Antalya Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi

Turizmin başkenti Antalya'da (Muratpaşa Harita Bürosu, Konyaaltı Harita Bürosu, Alanya Harita Bürosu, Manavgat Harita Bürosu, Serik Harita Bürosu, Kemer Harita Bürosu); ister lüks bir 5 yıldızlı tatil köyü (resort), ister falezlerin üzerine devasa bir kentsel dönüşüm bloğu, isterse Kumluca Harita Bürosu/Finike Harita Bürosu ovasında dev bir sera inşa edecek olun, mimarın proje çizebilmesi ve ilçe belediyelerinden "Yapı (İnşaat) Ruhsatı" alınabilmesi için zorunlu olan en temel teknik evrak Plankote (Kotlu Kroki) ve Halihazır Harita'dır. Harita ve Kadastro Mühendisleri Odası (HKMO) mühürlü bu topografya haritaları olmadan şantiyeye kepçe sokulamaz.

Antalya'nın topografyası, kuzeydeki (Beydağları, Kepez Harita Bürosu sırtları, Döşemealtı Harita Bürosu) sarp kayalık ve şevli araziler ile güneydeki (Kundu, Lara, Belek) sıfır kotlu (düz) kumsallar arasında çok dramatik değişkenlikler gösterir. Bu arsalardaki eğimlerin (X,Y,Z koordinatlarının) milimetrik ölçümü; otelin lobi giriş kotunu, havuz sirkülasyon motorlarının eğimini, su basman yüksekliğini ve trilyonluk hafriyat kazı maliyetlerini doğrudan belirler.

1. Plankote Nedir ve Antalya İnşaat Sektöründe Neden Zorunludur?

Plankote, e-Devlet tapu kütüğünde 2 boyutlu sınırları görünen bir arsanın (örneğin Kaş Harita Bürosu Kalkan'daki yamaç bir villanın) gerçek yeryüzündeki 3 boyutlu fiziksel halinin, tüm kayaç yapısının, çukurlarının ve tepelerinin lazerli Total Station ve TUSAGA-Aktif uyduları ile ölçülerek dijital ortama aktarılmış topografya haritasıdır. Antalya Büyükşehir ve tüm ilçe belediyeleri; mimarın tasarladığı binanın kotlarının (özellikle turizm kat yüksekliklerinin), falez koruma bantlarının ve istinat (dayanma) duvarlarının yüksekliğini yasal olarak denetlemek için e-imzalı Plankote Haritasını Mimari Ruhsat dosyasının ayrılmaz bir parçası olarak talep etmektedir.

2. Halihazır Harita ve Antalya Turizm Planlama Süreci

Plankote sadece bina yapılacak küçük (spesifik) bir parseli modellerken; Halihazır Harita o arsayı çevreleyen imar yollarını, ASAT kanalizasyon hatlarını, TEDAŞ elektrik direklerini, sahili, falezleri ve komşu binaları içeren, şehrin o anki mevcut (canlı) durumunu gösteren büyük çaplı (1/1000 veya 1/2000 ölçekli) bir kent haritasıdır. Turizm Bakanlığının yeni ilan edeceği Turizm Gelişim Bölgeleri (örneğin Manavgat Oymapınar), yeni sahil yolları veya orman alanlarındaki SİT planlamaları, şehir plancıları tarafından sadece güncel Halihazır Haritalar üzerinden projelendirilir.

3. Antalya'nın Farklı Coğrafyalarında Özelleşmiş Plankote Yöntemleri

Antalya'nın doğası gereği, her ilçedeki harita (plankote) işlemi farklı cihazlar ve mühendislik yetenekleri gerektirir:

• Muratpaşa (Falezler) ve Kepez (Şevli Alanlar): Falez bandı üzerindeki eski binaların kentsel dönüşümünde çok hassas ölçüm gerekir. Deniz seviyesinden (falezlerden) itibaren arazinin koptuğu (şev) noktaların plankotesi Lazer Lidar veya Reflektörsüz Total Station okumalarıyla (cm hassasiyetinde) çıkarılır. Yanlış bir kot, binanın uçuruma kaymasına neden olabilir.
• Belek (Serik) ve Kundu (Tatil Köyleri & Golf Sahaları): Dünyaca ünlü golf sahalarının (Regnum, Maxx Royal vb.) ve devasa resort otellerin inşasında onlarca dönümlük arazi, dron fotogrametrisi ve (ağaçlık alanlar için) GNSS GPS ile çok hızlı taranır. Düz arazide yağmur sularının oteli basmaması (drenaj) için su basman kotları santimetrik hesaplanır.
• Kaş, Kalkan, Kemer (Yamaç Villa Siteleri): Çok dik (kayalık) ve deniz manzaralı bu arsaların plankotesi en zor olanıdır. Villaların otopark (rampa) kotları, havuzların (infinity pool) taşma derinlikleri ve istinat duvarları, nivo aletiyle milimetrik yatay nivelman okumaları (sık grid ağı) yapılarak tasarlanır.
• Kumluca ve Finike (Büyük Seracılık Alanları): Düz (alüvyon) topraklarda yüzlerce dönümlük seraların kurulumundan önce (örneğin topraksız tarım otomasyon sistemlerinde), suyun domates/biber köklerine eşit akabilmesi için arazinin lazer tesviye plankotesi çıkarılır.

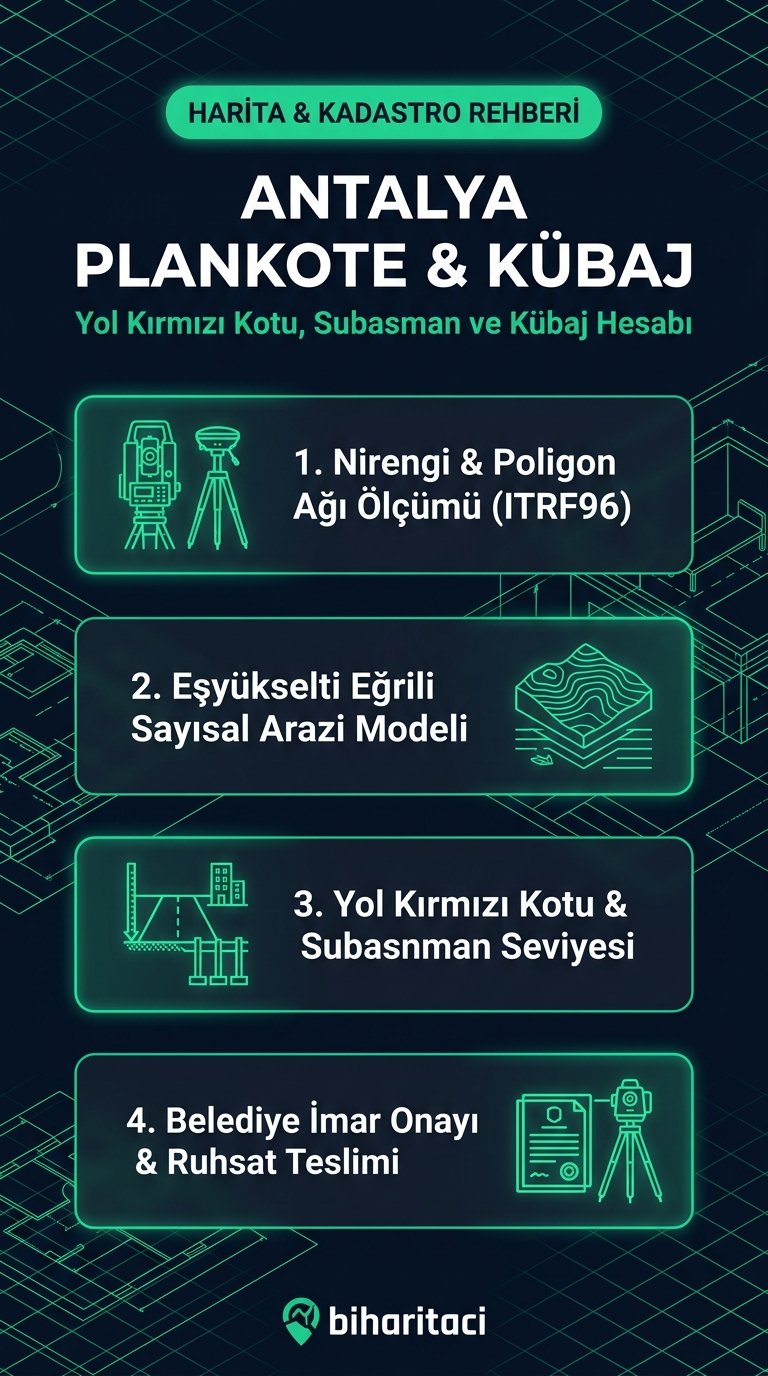

4. Plankote Haritası Adım Adım Nasıl Çıkarılır?

Antalya'daki yetkili harita bürolarının sahada uyguladığı yasal (akredite) süreç şu şekildedir:

1. Saha Ölçüm (Operasyon) Aşaması: Harita ölçüm (topoğraf) ekibi şantiyeye intikal eder. CORS uydularına bağlanarak ITRF (gerçek) koordinatlar kilitlenir. Arsanın eğimine göre (her 3-5 metrede bir) X, Y koordinatı ve Deniz Seviyesi Kotu (Z) okunarak makineye kaydedilir. Varsa arazideki ağaçlar (çaplarıyla birlikte) işaretlenir.
2. Büroda 3D CAD Modelleme: Araziden toplanan binlerce nokta, ofiste bilgisayar (Netcad vb.) ortamına aktarılır. Noktalar üçgenleme (TIN) yöntemiyle birleştirilerek, arazinin Eşyükselti Eğrileri (İzohipsler) ve Üç Boyutlu Dijital Arazi Modeli (DTM) oluşturulur.
3. Onay ve Teslimat: Çizilen vaziyet (kroki) planı ve plankote paftaları, Serbest Harita Mühendisi (SHKM) tarafından mühürlenip, Muratpaşa/Konyaaltı/Alanya ilçe belediyesi (İmar Çap Birimine) ruhsat evrakı olarak teslim edilir.

5. Milyonlarca Liralık Turizm Yatırımlarında "Kübaj (Hafriyat) Hesabı"

Antalya kayalık (kalker/traverten) bir zemine sahip olduğu için, hafriyat (kırıcı iş makinesi, moloz dökümü ve kamyon mazotu) maliyetleri otel veya inşaat projesinin belini büken (bütçeyi patlatan) ana kalemdir. Kazı işlemi başlamadan önce arsadan ne kadar "metreküp (m3)" taş/toprak kırılacağını gösteren yasal rapora Kübaj (Hacim) Hesabı denir. Harita mühendisleri, arazinin kepçe girmeden önceki (Tabii Zemin) plankotesi ile, kazı bittikten sonraki (inşaat temel tabanı) kotunu bilgisayarda (3D olarak) kesiştirir. Çıkan milimetrik hacim, müteahhidin taşeron hafriyat firmasına ödeyeceği faturanın (trilyonluk bedelin) "bilimsel ve hukuki" kanıtıdır ve hakediş anlaşmazlıklarını önler.

6. ASAT (Antalya Su ve Atıksu) Altyapı Projelerinde Şeritvari Plankoteler

Antalya sadece üst yapıda değil, altyapıda da dev bir şantiyedir. ASAT'ın ilçelere çektiği yeni içmesuyu isale hatları, arıtma tesisi kanalizasyon bağlantıları veya Karayollarının (Kemer/Alanya) yeni otoyol tünelleri için, güzergah boyunca (kilometrelerce uzunluğunda) şeritvari plankoteler (kesit haritaları) çıkarılır. Borunun (veya suyun) kendi cazibesiyle akış meyli (hidrolik hesap), tamamen haritacıların bu paftaları üzerinden projelendirilir.

7. Sıkça Sorulan Sorular (Antalya Plankote)

Soru: Kaş'ta aldığım arsaya havuzlu bir taş villa yapacağım. Mimarıma plankoteyi (haritayı) dron uçurarak yaptırabileceğini söylediler. Bu yasal mı ve doğru çıkar mı?
Cevap: Dron fotogrametrisi teknolojik olarak mükemmel bir araçtır, ancak tek başına (YKN yer kontrol noktası olmadan ve klasik aletlerle teyit edilmeden) üretilen bir dron haritası, ruhsat için (milimetrik) YASAL PLANKOTE yerine geçmez. Özellikle Kaş gibi eğimli, bitki örtüsü (çalı/orman) yoğun arazilerde dron, "toprağı (kotu)" değil "çalının üstünü" okur. Bu da havuz kotunuzun veya temelinizin (zemin) yanlış tasarlanmasına sebep olur. Profesyonel harita mühendisi, ağaçlık alanda mutlaka klasik (GNSS/Total Station) yersel ölçüm yaparak kotları milimi milimine alır.

Muratpaşa, Konyaaltı, Kepez, Alanya, Manavgat, Serik (Belek), Kemer, Kaş, Finike ve Kumluca dahil tüm Antalya bölgelerindeki rezidans, tatil köyü (otel) tahsisi, villa ve sera projeleriniz için plankote, hafriyat kübajı ve (Şantiye Şefliği/TUS) hizmetlerini Antalya Harita Mühendisleri sayfamızdan en tecrübeli uzmanlara ulaşarak hızlıca çözebilirsiniz.

8. Mermer (Kireçtaşı) Ocakları ve Dağlık Bölgelerde Maden Plankoteleri

Antalya Döşemealtı, Korkuteli Harita Bürosu, Elmalı Harita Bürosu ve Finike bölgesi, Türkiye'nin en çok ihracat yapan bej (limestone/traverten) mermer ocaklarına sahiptir. Orman Genel Müdürlüğünden (veya Maden İşleri Genel Müdürlüğünden - MAPEG) alınan devasa maden ruhsat alanlarının, orman (ağaçlık) sınırı ile çakışıp çakışmadığını tespit etmek, ocakların kazı basamaklarının (şevlerinin) eğimini milimetrik tasarlamak için devasa Maden Plankoteleri (İşletme Projesi Haritaları) çıkarılır. Bir mermer firmasının, harita mühendisinin çizdiği plankote sınırını 1 metre bile aşarak orman arazisine (izinsiz) girmesi, trilyonluk çevre cezalarına ve maden ruhsatının anında iptal edilmesine (ocağın mühürlenmesine) yol açar.
