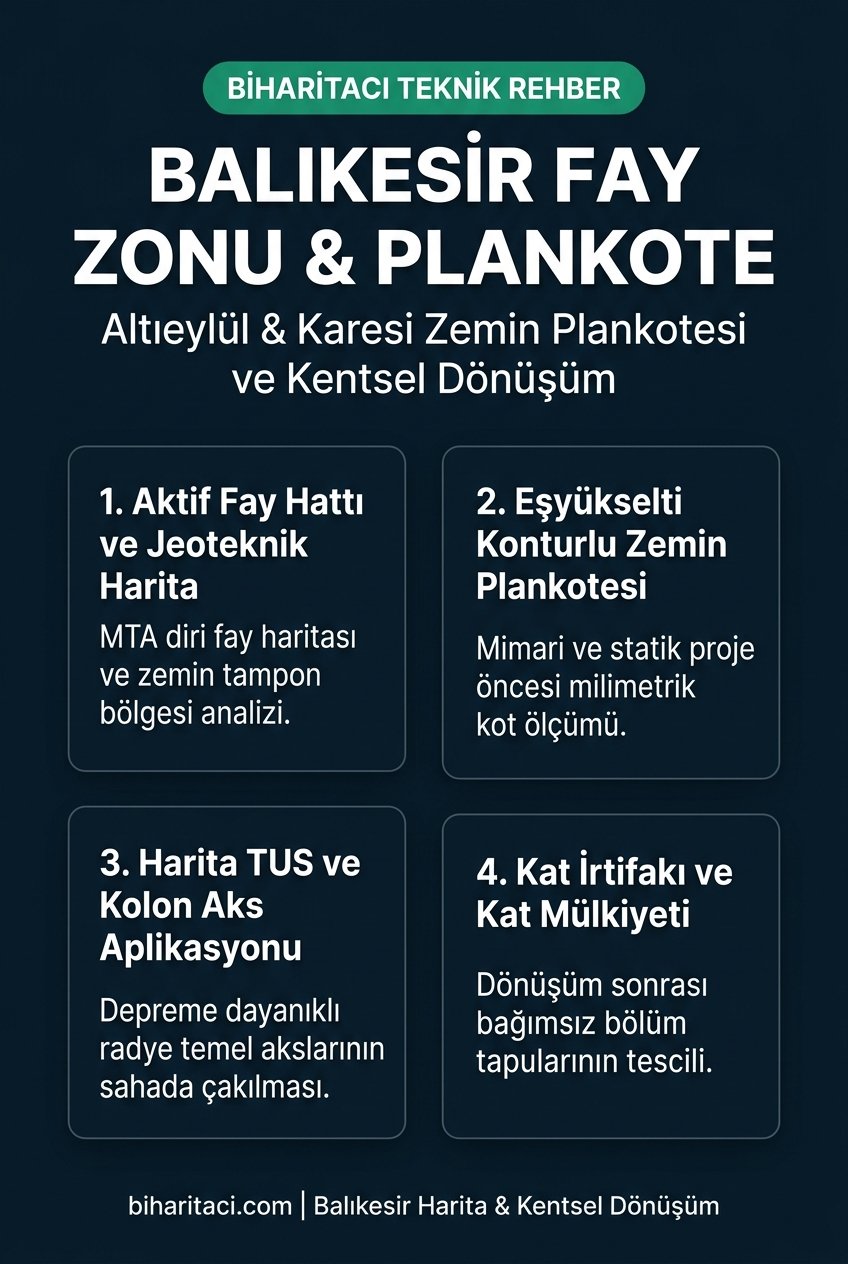

TEKNİK SÜREÇ İNFOGRAFİĞİ & REHBER

Pinterest'e Kaydet

📌 Mühendislik & Saha Notu: Yukarıdaki akış şemasını ve infografiği saha çalışmalarınızda veya arşivinizde kullanmak üzere Pinterest panonuza kaydedebilir veya yüksek çözünürlükte görüntüleyebilirsiniz.

Balıkesir il merkezi (Altıeylül Harita Bürosu ve Karesi Harita Bürosu ilçeleri), Pamukçu havzası ile Gökçeyazı ve İvrindi Harita Bürosu fay segmentleri; Kuzey Anadolu Fay Hattı'nın (KAF) güney kollarının geçtiği aktif sismik kuşaklar üzerinde yer almaktadır. Deprem riskine karşı güvenli yapılaşma, kentsel dönüşüm ve kat mülkiyeti süreçlerinde; Zemin Plankotesi (Kotlu Halihazır Harita), Harita TUS Denetimi ve Kolon Aks Aplikasyonu binaların deprem anındaki dayanımı için hayati önem taşır. Bu süreçlerin tamamı, 3194 sayılı İmar Kanunu ve Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği (BÖHHBÜY) standartlarına uygun olarak, TUSAGA-Aktif (CORS-TR) uydu sistemleri ve ITRF96 koordinat referans çerçevesinde üretilmelidir.

1. Fay Hattı Tampon Bölgelerinde Harita Mühendisliği Uygulamaları

MTA Diri Fay Haritası'na göre Balıkesir-Gökçeyazı fayı gibi aktif kırık hatlarının çevresinde kalan parsellerde yerel belediyeler (Altıeylül ve Karesi) ve Çevre Şehircilik İl Müdürlüğü tarafından özel yapılaşma kısıtlamaları getirilmiştir. Bu sahalarda harita mühendislerinin görev ve sorumlulukları şunlardır:

• Fay sakınım bandı çekme mesafeleri harita mühendislerince arazide milimetrik olarak belirlenir. Bu işlem, fay hattının yüzey kırığı ile parsel sınırı arasındaki mesafenin ITRF96 koordinat sisteminde hassas olarak tespit edilmesini gerektirir.
• Jeoteknik sondaj noktalarının sayısal koordinatları ve yükseklikleri sahada GNSS (Global Navigation Satellite System) alıcıları ve nivo ile ölçülür. Sondaj verilerinin plankoteye işlenmesi, zemin parametrelerinin doğru konumlandırılmasını sağlar.
• Sıvılaşma riski taşıyan alüvyon zeminlerde temel kazı derinlikleri plankote kotlarına göre hesaplanır. Zemin mekaniği raporları ile plankote verilerinin eşleştirilmesi, olası bir depremde zemin büyütmesi ve sıvılaşma etkilerinin minimize edilmesi için kritik öneme sahiptir.

2. Mimari ve Statik Projeye Esas Zemin Plankotesi Çizimi

Plankote; parselin topoğrafik eğimini, yol kırmızı kotunu, kanalizasyon-menfez bağlantı seviyelerini ve komşu bina oturum yüksekliklerini gösteren 3 boyutlu zemin haritasıdır. Balıkesir merkezde ruhsat başvurusunda bulunacak mimarlar için plankotenin hatasız olması bir zorunluluktur. BÖHHBÜY standartlarında üretilen onaylı plankote paftaları şu hayati fonksiyonları yerine getirir:

• Su basman kotunun (0.00 seviyesi) doğru tayin edilmesini sağlar ve bodrum kat su basması riskini önler. Özellikle Balıkesir Ovası'ndaki yüksek yeraltı su seviyesi göz önüne alındığında, bu kotun milimetrik doğruluğu yapı ömrü boyunca su yalıtımının başarısını belirler.
• İstinat duvarı hesaplarının ve kazı-dolgu hafriyat kübajlarının net olarak hesaplanmasını mümkün kılar. Yanlış kotlandırılmış bir plankote, hafriyat maliyetlerinin yanı sıra istinat yapılarının statik hesaplarını da olumsuz etkiler.
• Bina taban oturumunun komşu parsel ve yola taşmasını sıfıra indirir. Parsel sınırlarına göre yapı yaklaşma mesafelerinin korunması, imar barışı sonrası oluşabilecek hukuki ihtilafların da önüne geçer.

3. Balıkesir Merkez İlçelerinde Kentsel Dönüşüm ve Haritacılık

4. Harita TUS Kapsamında Kolon Aksı ve Subasman Vizesi

Balıkesir Büyükşehir Belediyesi İmar Yönetmeliği gereğince, temel kazısı tamamlanan her yapıda Harita TUS (Teknik Uygulama Sorumlusu) mühendisi tarafından radye temel kolon akslarının milimetrik lazer istasyonuyla çakılması zorunludur. Bu uygulama, TUSAGA-Aktif (CORS-TR) sistemine bağlı GNSS alıcıları ile desteklenen robotik total stationlar kullanılarak gerçekleştirilir. Aks çakımı yapılmadan dökülen temeller subasman vizesi aşamasında belediye tarafından mühürlenmekte ve yıkım kararı alınmaktadır. Harita TUS mühendisinin sorumluluğu yalnızca aplikasyonla sınırlı değildir; aynı zamanda yapı denetim firmasına karşı da teknik uygulama raporu sunmakla yükümlüdür.

5. 6306 Sayılı Kanun Sonrası Kat Mülkiyeti ve Cins Tashihi

Kentsel dönüşüm kapsamında yıkılıp yeniden inşa edilen modern binalarda yapı kullanma izin belgesi (iskân) alındıktan sonra LİHKAB (Lisanslı Harita Kadastro Mühendisi ve Büroları) tarafından tescil bildirimi düzenlenir. 6306 sayılı Afet Riski Altındaki Alanların Dönüştürülmesi Hakkında Kanun'un sağladığı muafiyetler sayesinde, harçtan muaf olarak kat irtifakından doğrudan kat mülkiyetine geçiş yapılır ve her malike yeşil zeminli bağımsız bölüm tapusu teslim edilir. Bu süreçte harita mühendisinin hazırladığı röperli kroki, tapu müdürlüğünde yapılacak tescil işleminin en önemli teknik altlığıdır.

6. Balıkesir'de Zemin Sıvılaşması ve Radye Temel Kot Haritaları

Balıkesir Ovası'nın alüvyon zemin yapısında yer alan Karesi ve Altıeylül mahallelerinde yüksek yeraltı su seviyesi deprem anında sıvılaşma riskini artırmaktadır. Harita mühendislerince hazırlanan yüksek hassasiyetli zemin plankoteleri; jeoloji ve inşaat mühendislerinin temel altı zemin iyileştirme (jet-grouting, fore kazık) derinliklerini ve radye temel kotlarını milimetrik olarak projelendirmesine olanak tanır. Özellikle sıvılaşma potansiyeli yüksek olan bölgelerde, plankote üzerine işlenen yeraltı su seviyesi (YASS) ölçümleri, drenaj projelerinin ve su yalıtım sistemlerinin doğru kurgulanmasını sağlar.

7. Kentsel Dönüşüm ve Zemin Plankotesi Kontrol Listesi

• MTA Diri Fay Tampon Mesafesi: Parselin diri fay sakınım bandı içinde olup olmadığının koordinatlı analizi. Bu analiz, imar planı notları ve jeolojik-jeoteknik etüt raporlarıyla çapraz kontrol edilmelidir.
• Yol Kırmızı Kotu ve Numarataj: Belediyeden onaylı yol kotu ile parsel su basman seviyesinin denkleştirilmesi. Yol kotlarına aykırı düzenlenecek bir plankote, ruhsat aşamasında revizyon zorunluluğu doğurur.
• LİHKAB Röperli Kroki ve Kat Mülkiyeti: İnşaat tamamlandıktan sonra iskân ve bağımsız bölüm tapularının harçsız tescili. Röperli krokinin BÖHHBÜY formatına uygun üretilmesi, tapu işlemlerinin hızlanmasını sağlar.

8. Balıkesir'de Kat İrtifakı Kurulumunda Harita Mühendisi Onayı

Bina inşaatı kaba aşamadayken veya proje aşamasında kat irtifakı tesis edilirken mimari projedeki bağımsız bölüm alanları (brüt ve net m²), eklentiler (kömürlük, depo, otopark) ve arsa payı dağılımları harita mühendisi kontrolünden geçirilir. Hatalı arsa payı hesapları ileride kentsel dönüşümde hak kaybına ve izale-i şüyu davalarına yol açabileceğinden, bağımsız bölümlerin TAKBİS (Tapu ve Kadastro Bilgi Sistemi) tescili uzman kontrolünde yapılmalıdır. Kat irtifakı kurulumunda harita mühendisinin düzenlediği yapı malikleri kurulu kararı ve vaziyet planı, tapu müdürlüğüne sunulan temel belgelerdir.

9. Harita Kadastro Mühendislik Uygulamalarında Yasal ve Teknik Standartlar

Gayrimenkul geliştirme, kentsel dönüşüm, sanayi yatırımları ve tarımsal ifraz süreçlerinde yürütülen tüm harita ve kadastro mühendislik hizmetleri BÖHHBÜY standartlarına tam uyumlu olarak ITRF96 koordinat sisteminde gerçekleştirilmelidir. TUSAGA-Aktif (CORS-TR) sistemi üzerinden alınan anlık düzeltme verileri, santimetre altı hassasiyette konum belirlemeye imkan tanır. Yetkisiz kişilerce yapılan hatalı sınır belirlemeleri veya plankote kotlandırmaları inşaat aşamasında ruhsat iptali, komşu parsel tecavüzü ve telafisi imkansız maddi tazminat davalarına yol açabilmektedir. Bu nedenle, TMMOB Harita ve Kadastro Mühendisleri Odası (HKMO) tescilli bürolarla çalışmak yasal bir zorunluluk olduğu kadar mesleki bir güvence unsurudur.

Sıkça Sorulan Sorular (SSS)

Soru 1: Plankote olmadan inşaat ruhsatı alınabilir mi?

Hayır, kesinlikle alınamaz. 3194 sayılı İmar Kanunu'nun ilgili maddeleri ve BÖHHBÜY yönetmeliği gereğince, ilgili belediyenin fen işleri müdürlüğü ruhsat dosyasında lisanslı harita mühendisi onaylı kotlu plankote haritası olmadan mimari projeyi onaylamaz. Plankote, mimari vaziyet planının zemine uygulanabilirliğini gösteren temel teknik belgedir. Ayrıca, zemin etüt raporu ile plankote kotlarının eşleştirilmesi, belediye kontrolünde aranan en önemli uygunluk kriterlerinden biridir. Onaysız veya yetkisiz kişilerce düzenlenmiş bir plankote ile ruhsat başvurusu yapılması durumunda, başvuru doğrudan reddedilir ve idari para cezası uygulanır.

Soru 2: Kentsel dönüşümde cins değişikliği için tapu harcı ödenir mi?

Hayır, ödenmez. 6306 sayılı Afet Riski Altındaki Alanların Dönüştürülmesi Hakkında Kanun'un geçici maddeleri kapsamında, riskli yapıların yıkılıp yeniden inşa edilmesi sonucu oluşan yeni yapılarda tapu harçları ve döner sermaye bedelleri alınmaz. Bu muafiyet, kat irtifakından kat mülkiyetine geçiş işlemlerinde de geçerlidir. Ancak bu muafiyetin uygulanabilmesi için, dönüşümün 6306 sayılı Kanun kapsamında yürütüldüğüne dair Çevre ve Şehircilik İl Müdürlüğü'nden alınmış resmi bir yazının tapu müdürlüğüne ibraz edilmesi gerekir. Harita mühendisinin hazırladığı tescil bildirimi ve röperli kroki, bu sürecin hızlanmasını sağlayan teknik belgelerdir.

Soru 3: Harita TUS denetimi ile yapı denetim firmasının görevleri çakışır mı?

Hayır, çakışmaz. Harita TUS (Teknik Uygulama Sorumlusu) mühendisi, yapının konumlandırılması, kotlandırılması ve aplikasyonu ile ilgili tüm harita mühendisliği hizmetlerinden sorumludur. Yapı denetim firması ise; statik, mimari, elektrik ve mekanik uygulamaların projeye uygunluğunu denetler. Harita TUS mühendisi; kolon aks aplikasyonu, subasman kotu tespiti ve bina köşe noktalarının belirlenmesi gibi işlemleri gerçekleştirirken, yapı denetim elemanı da beton kalitesi, demir donatı yerleşimi ve kalıp kontrollerini yapar. İki disiplin arasındaki koordinasyon, yapı güvenliği açısından kritik öneme sahiptir. Harita TUS mühendisi, yaptığı aplikasyon işlemlerine ilişkin raporu yapı denetim firmasına sunmakla yükümlüdür.

Soru 4: Balıkesir'de fay hattı yakınında inşaat yapmak için hangi harita mühendisliği belgeleri gereklidir?

Balıkesir'de fay hattı yakınında inşaat yapmak isteyen bir yatırımcının öncelikle MTA Diri Fay Haritası üzerinden parselinin konumunu kontrol ettirmesi gerekir. Parsel, fay sakınım bandı içinde yer alıyorsa, harita mühendisi tarafından fay hattına mesafe krokisi düzenlenmelidir. Bu kroki, ITRF96 koordinat sisteminde fay hattının geçtiği noktalar ile parsel köşe noktaları arasındaki mesafeleri gösterir. Ayrıca, jeoloji mühendisleri tarafından hazırlanan jeolojik-jeoteknik etüt raporu ile harita mühendisinin ürettiği zemin plankotesi birlikte değerlendirilmelidir. Bu belgelerin tamamı, belediye ruhsat aşamasında istenen zorunlu evraklardır. Eksik veya hatalı belge ile yapılan başvurular, idari mercilerce doğrudan reddedilmektedir.

Sonuç ve Mühendislik Değerlendirmesi

Balıkesir merkez ve çevresindeki aktif fay zonlarında gerçekleştirilecek tüm yapılaşma faaliyetlerinde, zemin plankotesi ve harita mühendisliği denetimleri, geleceğin depreme tam dayanıklı modern akıllı kentlerinin inşa edilmesinde temel güvencedir. Karesi ve Altıeylül ilçelerinde inşaat öncesi zemin etüt raporu ile plankote kotlarının eşleştirilmesi, temel altı su yalıtımı ve drenaj projelerinin başarısını garanti eder. Harita mühendislerinin sunduğu 3 boyutlu sayısal zemin modelleri, mimari tasarımın çevre parsellerle mükemmel uyumunu sağlarken; TUSAGA-Aktif (CORS-TR) altyapısıyla desteklenen ölçümler, milimetrik hassasiyette güvenilir veriler üretir. TMMOB HKMO tescilli bürolar ve yetkili LİHKAB birimleriyle yürütülen süreçler, hem yasal zorunlulukları karşılar hem de yatırımcıyı gelecekte oluşabilecek hukuki ihtilaflardan korur. Unutulmamalıdır ki; deprem kuşağında yer alan Balıkesir'de atılacak her doğru mühendislik adımı, can ve mal güvenliğinin sigortasıdır. Bu nedenle, gayrimenkul yatırımlarınızı güvence altına almak ve resmi teknik destek almak için HKMO tescilli uzman harita mühendisleriyle çalışmanızı önemle tavsiye ederiz.
