Batman Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi (2026 Güncel)

Batman Plankote ve Halihazır Harita Çizimi: 2026 Kapsamlı Mühendislik Rehberi

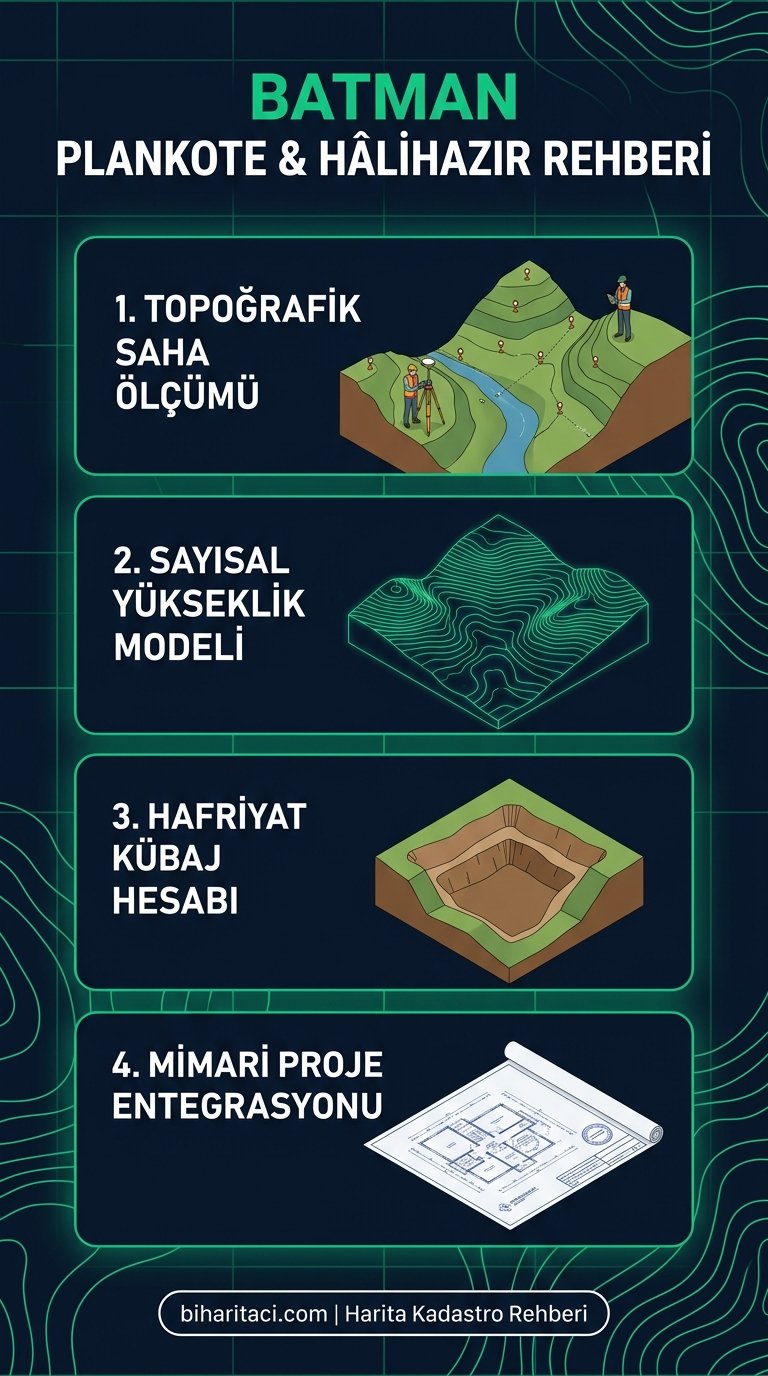

TEKNİK SÜREÇ İNFOGRAFİĞİ & REHBER

Pinterest'e Kaydet

📌 Mühendislik & Saha Notu: Yukarıdaki akış şemasını ve infografiği saha çalışmalarınızda veya arşivinizde kullanmak üzere Pinterest panonuza kaydedebilir veya yüksek çözünürlükte görüntüleyebilirsiniz.

Batman ve çevresinde gayrimenkul geliştirme, imar uygulaması veya yapı ruhsatı süreçlerinde en kritik adım, hiç şüphesiz doğru ve mevzuata uygun harita mühendisliği hizmetlerinin alınmasıdır. Özellikle plankote ve halihazır harita çizimleri, yatırımın fizibilitesinden mimari projelendirmeye kadar tüm sürecin temelini oluşturur. Bu kapsamlı rehberde, büromuzun tescilli Serbest Harita ve Kadastro Mühendislik Müşavirlik Bürosu (SHKMMB) ve yetkili LİHKAB kadrosuyla yürüttüğü teknik süreçleri, 2026 yılı güncel mevzuatları ve mühendislik standartları çerçevesinde ele alıyoruz. Amacımız; Batman'daki arsa sahipleri, müteahhitler ve yatırımcılar için yol gösterici, teknik ve güvenilir bir kaynak oluşturmaktır.

1. Plankote (Kotlu Rölöve) Nedir? Temel Tanımlar ve Önemi

Plankote, bir parselin veya belirli bir bölgenin, üzerindeki mevcut yapılar, bitki örtüsü, yol kotları ve altyapı tesisleriyle birlikte, yatay ve düşey konumunun (X, Y, Z koordinatları) belirli bir ölçekte gösterildiği topografik haritadır. İmar mevzuatı (3194 sayılı İmar Kanunu) ve ilgili yönetmelikler gereği, özellikle eğimli arazilerde ve yapılaşma öncesinde plankote çıkarılması zorunludur.

Bu haritalar, mimari projenin araziye uyumunu sağlamak, kazı-dolgu (hafriyat) hesaplarını yapmak, istinat duvarı ihtiyacını belirlemek ve ruhsat aşamasında ilgili belediyeye sunulmak üzere hazırlanır. Batman'ın coğrafi yapısı göz önüne alındığında, özellikle dere yataklarına yakın bölgelerde ve yamaç arazilerde doğru bir plankote, ileride oluşabilecek hukuki ve teknik ihtilafların önüne geçer.

1.1. Halihazır Harita ile Farkı Nedir?

Halihazır harita, kentin veya bölgenin mevcut durumunu; yolları, binaları, yeşil alanları, parsel sınırlarını ve topoğrafik yapısını gösteren altlık haritalardır. Plankote ise daha çok tek bir parsel veya ada bazında, yoğunlaştırılmış nokta ölçümleriyle (kotlarla) hazırlanan detaylı bir uygulama projesidir. Halihazır haritalar, 1/1000 veya 1/5000 ölçekli nazım ve uygulama imar planlarının hazırlanmasında kullanılırken; plankote, yapı ruhsatı öncesi vaziyet planı ve zemin etüdü raporlarına altlık teşkil eder.

2. Teknik Altyapı ve Ölçüm Standartları (BÖHHBÜY & TUSAGA-Aktif)

Büromuzda tüm ölçümler, Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği (BÖHHBÜY) hükümlerine tam uyumlu olarak gerçekleştirilir. Klasik yöntemlerin yanı sıra, günümüz teknolojisinin gereği olarak GNSS (Küresel Navigasyon Uydu Sistemleri) alıcıları ile TUSAGA-Aktif (CORS-TR) ağına bağlı gerçek zamanlı kinematik (RTK) ölçümler yapılmaktadır.

Ölçümlerde kullanılan koordinat sistemi, ülkemiz genelinde kabul gören ITRF96 referans sistemidir. Bu sistem, Türkiye Ulusal Temel GPS Ağına (TUTGA) bağlı olarak yüksek hassasiyette (santimetre mertebesinde) konum belirlemeye olanak tanır. Özellikle imar planına esas halihazır harita üretiminde ve aplikasyon (yerleştirme) işlemlerinde bu hassasiyet, hukuki güvenlik açısından kritik öneme sahiptir. Ayrıca, kapalı alanlarda veya uydu görüşünün kısıtlı olduğu bölgelerde total station ile yapılan poligon ve nivelman ölçümleriyle veriler desteklenir.

3. Batman'da Halihazır Harita ve Plankote Süreçleri

Batman merkez ve ilçelerinde (Beşiri Harita Bürosu, Kozluk Harita Bürosu, Sason Harita Bürosu, Gercüş Harita Bürosu, Hasankeyf Harita Bürosu) yürütülen harita mühendisliği hizmetlerimiz, aşağıdaki aşamalardan oluşmaktadır:

3.1. Arazi Keşfi ve Zemin Etüdü Entegrasyonu

Öncelikle parselin bulunduğu bölgenin imar durumu ve kadastral durumu incelenir. Tapu ve kadastro müdürlüğünden güncel paftalar temin edilir. Plankote çalışması öncesinde, zemin etüdü (jeolojik-jeoteknik) raporu için gerekli olan sondaj noktalarının kotları da belirlenir. Bu sayede hem zemin raporu hem de mimari proje aynı hassas topoğrafik veriye dayanır.

3.2. Arazi Ölçümü (Plankote ve Halihazır)

Yetkili LİHKAB (Lisanslı Harita Kadastro Bürosu) personelimiz, sahada gerekli güvenlik önlemlerini alarak ölçümlerine başlar. Plankote için parselin tüm köşe noktaları, bina varsa bina köşeleri, varsa istinat duvarları, ağaçlar, direkler, kapaklar ve yol kotları ölçülür. Ölçüm sıklığı, arazinin yapısına göre belirlenir; kırıklı (eğimli) arazilerde nokta sıklaştırması yapılır. Halihazır harita üretiminde ise bölgenin tamamı taranır ve CAD ortamına aktarılır.

3.3. Ofis Çalışması ve Çizim

Sahadan toplanan veriler, ofis ortamında özel yazılımlar (Netcad, İnteraktif vb.) kullanılarak işlenir. Üç boyutlu (3B) veri, iki boyutlu (2B) hale getirilir ve BÖHHBÜY formatında pafta bölümlemesine uygun hale getirilir. Halihazır harita üretiminde; bina, yol, kaldırım, yeşil alan, enerji nakil hattı gibi tüm detaylar ilgili katmanlara (layer) işlenir. Plankote projelerinde ise eşyükselti eğrileri (konturlar) ve kot değerleri hassasiyetle işlenir.

3.4. Kontrol ve Onay Süreçleri

Üretilen haritalar, büromuzdaki kontrol mühendisleri tarafından saha verileriyle karşılaştırılarak doğrulanır. Özellikle imar planına esas olacak halihazır haritalar, ilgili Belediye veya Çevre, Şehircilik ve İklim Değişikliği İl Müdürlüğü kontrolünden geçirilerek onaya sunulur. Plankote projeleri ise genellikle belediye arşivinde saklanmak üzere ve ruhsat dosyasına eklenmek üzere hazırlanır.

4. İmar Planlarına Esas ve Parselasyon Uygulamaları

Halihazır haritalar, imar planlarının en önemli altlığıdır. Batman'da hızla gelişen yeni yerleşim bölgelerinde, 1/1000 ölçekli Uygulama İmar Planı değişiklikleri ve revizyonları için güncel halihazır harita zorunluluğu bulunmaktadır. Büromuz, bu süreçte belediyelere ve özel projelere teknik danışmanlık sağlamaktadır.

İmar planı onaylandıktan sonra, planın araziye uygulanması için parselasyon (arazi ve arsa düzenlemesi) işlemi yapılır. Bu işlem, 3194 sayılı Kanunun 18. maddesi ve ilgili yönetmelikler çerçevesinde, düzenleme ortaklık payı (DOP) kesintisi yapılarak parsellerin imar adalarına uygun hale getirilmesidir. Parselasyon planlarının hazırlanması, tapu tescil işlemleri ve askı süreçlerinin takibi, uzmanlık gerektiren kadastro mühendisliği hizmetleridir. Bu süreçteki en ufak bir koordinat hatası, telafisi güç mağduriyetlere yol açabilir.

5. Aplikasyon ve Cins Değişikliği İşlemleri

İmar barışı sonrası dönemde ve günümüzde sıkça karşılaştığımız işlemlerden biri de aplikasyon ve cins değişikliğidir. Aplikasyon, tapudaki koordinat ve ölçülere göre parsel köşelerinin araziye uygulanmasıdır. Yapı ruhsatı öncesi, yapı denetim firmaları ve belediyeler tarafından zorunlu tutulur. Cins değişikliği ise; arsa, tarla veya bağ olan bir taşınmazın, üzerindeki yapılaşma veya imar durumuna göre niteliğinin değiştirilmesi işlemidir. Örneğin, imar planında konut alanında kalan bir tarlanın, üzerine bina yapıldıktan sonra "Arsa" veya "Ana Bina" olarak tescil edilmesi için gerekli olan teknik belgeler (kroki, vaziyet planı, halihazır harita) büromuzca hazırlanır.

6. Fotogrametri ve İleri Teknolojiler

Geniş alanlı projelerde (baraj, karayolu, organize sanayi bölgesi) klasik yöntemlerin yanı sıra İHA (İnsansız Hava Aracı) ile fotogrametrik ölçümler de gerçekleştiriyoruz. İHA ile çekilen yüksek çözünürlüklü görüntüler, jeodezik noktalarla desteklenerek ortofoto haritalara ve sayısal arazi modellerine (SAM) dönüştürülür. Bu yöntem, özellikle ulaşılması zor ve geniş arazilerde hem maliyet avantajı sağlar hem de süreyi ciddi oranda kısaltır. Batman'ın çevresindeki maden sahaları ve enerji yatırım bölgelerinde bu teknolojiyi aktif olarak kullanmaktayız.

7. Sıkça Sorulan Sorular (SSS)

Soru 1: Plankote ve Halihazır Harita Ücretleri Nasıl Belirlenir?

Harita mühendisliği hizmet bedelleri, serbest piyasa koşullarının yanı sıra, bağlı bulunulan Harita ve Kadastro Mühendisleri Odası (HKMO) tarafından her yıl yayımlanan "Asgari Ücret Tarifesi" ve "Serbest Çalışma Yönetmeliği" çerçevesinde belirlenir. Bu tarife, işin niteliğine (arazinin büyüklüğü, eğimi, bitki örtüsü, ölçüm sıklığı) göre değişkenlik gösterir. Bu nedenle net bir fiyat telaffuz etmek doğru değildir. Ancak şunu netleştirmek gerekir ki; en düşük fiyatı veren firmanın, mühendislik hizmetinde kaliteyi ve mevzuata uygunluğu garanti etmesi her zaman mümkün olmayabilir. Yatırımınızın güvencesi için mutlaka tescilli bir SHKMMB bürosundan, HKMO'nun güncel tarifesine dayalı yazılı teklif alınız.

Soru 2: Halihazır Harita Ne Kadar Sürede Geçerli Olur?

Halihazır haritaların geçerlilik süresi, BÖHHBÜY ve ilgili mevzuat gereği genellikle 2 yıl olarak kabul edilir. Ancak bu süre, bölgede meydana gelen değişikliklere (yeni bina yapılması, yol genişletilmesi, heyelan vb.) bağlı olarak kısalabilir. İmar planı tekliflerinde veya ruhsat süreçlerinde, haritanın güncelliğini yitirdiği tespit edilirse, idareler güncelleme (revizyon) talep edebilir. Bu nedenle projenize başlamadan önce haritanın güncel olup olmadığını mutlaka kontrol ettiriniz.

Soru 3: İmar Barışından Yararlandım, Şimdi Cins Değişikliği ve Kat İrtifakı İçin Ne Yapmalıyım?

İmar barışı (Çevre ve Şehircilik Bakanlığı uygulaması) sonrası yapı kayıt belgesi alan yapılar için öncelikle cins değişikliği işleminin yapılması gerekmektedir. Bu işlem için; güncel bir vaziyet planı veya halihazır harita üzerinde yapının konumunu gösteren aplikasyon krokisi ve teknik belgeler hazırlanmalıdır. Bu belgelerle birlikte Tapu Müdürlüğüne başvuru yapılır. Cins değişikliği tamamlandıktan sonra, eğer yapıda birden fazla bağımsız bölüm varsa, kat mülkiyetine geçiş için kat irtifakı veya kat mülkiyeti tesis edilmesi gerekir. Bu süreçlerin tamamı, zemin etüdü, mimari proje ve harita mühendisliği hizmetlerinin koordineli çalışmasını gerektirir. Büromuz, bu çok aşamalı sürecin tamamında size eşlik edebilir.

Soru 4: TUSAGA-Aktif (CORS-TR) Sistemi Nedir ve Neden Önemlidir?

TUSAGA-Aktif, ülkemiz genelinde kurulu sabit GNSS istasyonları ağıdır. Bu sistem sayesinde, bir harita mühendisi, araziye kurduğu GPS alıcısı ile bu sabit istasyonlardan anlık düzeltme verisi alarak santimetre hassasiyetinde ölçüm yapabilir. Ölçümlerin ITRF96 koordinat sisteminde ve ülke genelinde tutarlı olmasını sağlar. Özellikle Batman gibi hızla büyüyen şehirlerde, farklı zamanlarda yapılan ölçümlerin birbiriyle çakışması ve kadastro paftalarıyla uyumlu olması için bu sistem kritik öneme sahiptir. Büromuz, tüm ölçümlerinde bu teknolojiyi kullanarak olası koordinat çakışmalarının ve hukuki ihtilafların önüne geçmektedir.

Sonuç ve Mühendislik Değerlendirmesi

Batman'da gayrimenkul yatırımı yapmak veya mevcut yapınızı yasal hale getirmek; başta halihazır harita, plankote, parselasyon ve aplikasyon olmak üzere bir dizi karmaşık ve birbiriyle bağlantılı teknik sürecin eksiksiz yürütülmesine bağlıdır. Bu süreçlerin her biri, 3194 sayılı İmar Kanunu, BÖHHBÜY ve ilgili diğer mevzuata tam uyum gerektirir. Tescilli bir SHKMMB ve yetkili LİHKAB bürosu olarak, Batman ve çevre illerde edindiğimiz saha deneyimi ve güncel teknolojik altyapımızla, yatırımlarınızın hukuki güvencesini oluşturan tüm harita ve kadastro işlemlerini üst düzey hassasiyetle tamamlıyoruz. Unutulmamalıdır ki, bir harita mühendisinin imzası ve mesleki sorumluluğu, sadece bir kağıt parçası değil; taşınmazınızın tapu güvencesinin ve gelecekteki yapılaşma hakkının teminatıdır. Doğru mühendislik hizmeti, uzun vadede en büyük kazancınızdır. Detaylı bilgi ve proje desteği için uzman kadromuzla iletişime geçebilirsiniz.
