Çankırı Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi

Kuzey Anadolu Fay Hattı (KAF) üzerinde yükselen Çankırı Merkez Harita Bürosu ve Çerkeş Harita Bürosu'in kentsel dönüşüm alanlarında, Yakınkent (Tüney) ve Şabanözü Harita Bürosu OSB'nin dev ağır sanayi tesislerinde ve Ilgaz Harita Bürosu Dağı'nın karlı (ve sarp) turizm/otel arazilerinde; inşaat ve harita mühendisliğinin en kritik (ve yapı statiğini/güvenliğini belirleyen) adımı Zemin Yükseklik (Kot) ölçümleridir. İster Yakınkent OSB'de uluslararası bir lastik fabrikası kurun, ister Ilgaz yamacına ahşap bir dağ oteli inşa edin, mimarinin ilk (yasal) şartı o arazinin "3 Boyutlu Yükseklik Röntgenini" (Lazerle) milimetrik olarak çekmektir. Çankırı (ve İlçe) Belediyelerinden, OSB Müdürlüklerinden "İnşaat Ruhsatı" veya "Hafriyat (Kazı) İzni" alabilmek için mimari dosyanızın en tepesine koymak zorunda olduğunuz bu Onaylı Zemin (Eğim) haritasına Plankote (Kotlu Kroki), o arsanın etrafındaki ana yolları, enerji hatlarını, dereleri ve komşu binaları kapsayan daha geniş (1/1000) altyapı haritasına ise Halihazır Harita denir. LİHKAB/SHKM tarafından (E-İmzayla) mühürlenmeyen bu resmi evraklar olmadan, Çankırı'da şantiyenize bir dozer dahi sokamazsınız.

1. Plankote Nedir ve Çankırı OSB/Turizm İnşaatlarında Neden Can Damarıdır?

Plankote, tapu senedinizde 2 boyutlu (düz bir kağıt) olarak duran arsanızın; arazideki çukurlarını, sarp (Ilgaz) yamaçlarını, kayalıklarını ve içindeki dev ağaçları milimetrik olarak (Yükseklik - Z değeriyle) bilgisayar (CAD) ortamına döküp 3 Boyutlu Eşyükselti (İzohips) modeline çevirme işlemidir. Çankırı (ve OSB) yönetimi; mimarınızın tasarladığı fabrikanın (veya binanın) o toprağa nasıl oturacağını, temel kazı derinliğini, şiddetli yağmur (taşkın) suyu tahliye yönünü ve alt yoldaki asfalta (istinat duvarı olarak) zarar verip vermeyeceğini denetlemek için Harita Mühendisi onaylı Plankote Haritasını mimari projenin zorunlu altlığı (1 numaralı belgesi) olarak şart koşar.

2. Halihazır Harita ve Çankırı (Şehir/Sanayi) Planlamasındaki Yeri

Plankote, sadece sizin OSB'den veya Köyden aldığınız (Örn: 10 dönümlük) tek bir parselin detaylı (özel) yükseklik verisiyken; Halihazır Harita bütün bir Şabanözü OSB'sini, Ilgaz turizm merkezini veya Çankırı (Yeni Mahalle) kentsel dönüşüm alanını bütünüyle kapsayan; sokakları, köprüleri, yüksek gerilim enerji hatlarını ve mevcut yapıları gösteren 1/1000 veya 1/5000 ölçekli devasa "Mevcut Şehir (Güncel Durum)" haritasıdır. Çankırı Belediyesinin yeni açacağı bulvarlar veya (KAF fay hattına uzak) yeni toplu konut (TOKİ) projeleri, ancak bu güncel (Dron/Lidar ile çekilmiş) dev Halihazır Haritaların üzerine (şehir plancıları tarafından) oturtulabilir.

3. Çankırı Coğrafyasında (Bölgesel) Spesifik Plankote Çözümleri

Çankırı'nın (Fay Hattı, Orman ve Sanayi) karmaşık topoğrafyası, plankote (zemin) operasyonlarını çok kritik dallara ayırır:

• Yakınkent ve Şabanözü OSB Fabrika (Drenaj/Taşkın) Kotları: Dev sanayi tesisleri (Örn: 60.000 m2 çatı alanlı Japon Lastik Fabrikaları veya Silah/Ağır sanayi tesisleri) geniş düzlüklere (veya hafriyatlı teraslara) inşa edilir. Bu devasa (metal/beton) çatı ve lojistik (tır parkı) alanlarından akacak şiddetli (kış) yağmur ve kar sularının tesisi basmaması (milyonluk makineleri suya gömmemesi) için harita mühendisi plankoteye "Binde 5'lik" milimetrik bir Yüzey Drenaj (Akıntı/Tahliye) Eğimi verir. Suların güvenli (rögar) tahliyesi %100 bu haritayla (şantiyeye çakılan kotlarla) sağlanır.
• Ilgaz ve Çerkeş (Orman/Dağ) Yamaç ve Ağaç Röleveli (Otel) Plankoteleri: Ilgaz Dağı Milli Parkı eteklerine veya Çerkeş ormanlık yamaçlarına yapılacak "Ekolojik Ahşap/Kütük Otellerde" doğayla iç içe olmak zorunludur. Harita mühendisi arazideki "Asırlık Çam" veya "Meşe" ağaçlarının (gövde kalınlıkları ve cinsleriyle birlikte) koordinatlarını tek tek plankoteye (ağaç rölevesi olarak) noktalar. Mimar, o butik oteli (hiçbir çamı kesmeden) o ağaçların arasına (yamacın doğal eğimine uygun) tasarlar. Orman alanlarında ağaç kesimi Ağır Ceza (Hapis) suçudur, plankote bu çamları mimara (ekranda) gösteren ve projeyi (Orman idaresinden) geçiren yegane haritadır.
• Çankırı Merkez Kentsel Dönüşüm (Deprem) Kot (Bodrum) Bağlantıları: KAF (Fay) hattı üzerinde olan Merkez ilçede, eski binalar yıkılıp yenisi yapılırken, yeni binanın yola (asfalta) bağlantı kotu (sıfır noktası) hayati önem taşır. Haritacı, resmi kırmızı kota göre plankote verir. Mimar bodrum kat derinliğini (ve otopark giriş eğimini) bu plankoteye göre çizer, bina yoldan su almaz.

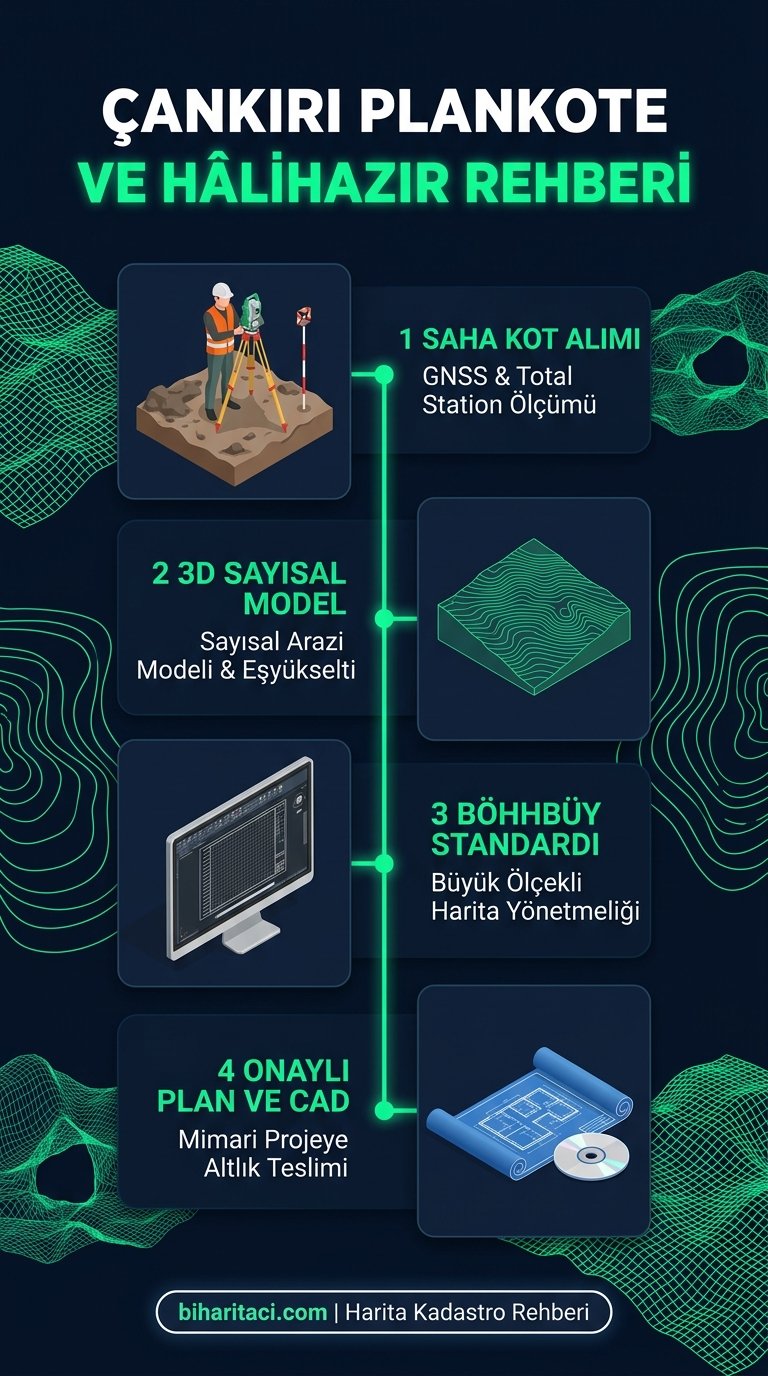

4. Plankote Haritası Sahada (Çankırı'da) Nasıl Çizilir? (İş Akışı)

Çankırı (LİHKAB/SHKM) bürolarının uyguladığı mühendislik (Ruhsat) üretim hattı şöyledir:

1. Saha (GNSS / Lazer Total Station) Ölçümü: Harita topoğrafları (OSB şantiyesine veya dağa) gider. TUSAGA-Aktif (Uzay) uydularına bağlanarak cihazını koordinatlara kilitler. Arsanın her 1-2 metresinde bir X, Y (Konum) ve Z (Kot/Yükseklik) değerini lazerle okutur. Varsa (TEDAŞ) direkleri, şaftlar ve rögarlar kodlanır.
2. CAD / Büro (3D Arazi Eğim Modelleme): Şantiyeden ofise getirilen binlerce ham nokta (veri), bilgisayarda (Netcad / AutoCAD Civil 3D) birleştirilerek arazinin (çukur ve sarp yamaçlarıyla) 3 Boyutlu Eşyükselti (İzohips/Tel Kafes) Modeli çizilir.
3. Belediye/OSB Onayı ve Mimara Teslim: Hazırlanan DWG formatlı (Zemin) haritası, Harita Mühendisi tarafından (E-İmzayla) mühürlenir. Mimarınız o dev fabrikayı (veya 10 katlı siteyi) boş/beyaz bir kağıda değil, doğrudan o (Lazerle çekilmiş) eğimli haritanın üstüne (Kırmızı KOTA göre) giydirerek (Hafriyat katını belirleyerek) ruhsat projesini çizer.

5. Milyon Liralık Kazı (Hafriyat) Sırrı: Kübaj (Hacim / Hakediş) Hesabı

Yakınkent OSB'de (veya Çankırı Merkez'de kentsel dönüşümde) dev bir bina (veya fabrika) temeli atıyorsanız, önce o arsanın kepçelerle (ve kırıcılarla) metrelerce aşağıya (otopark için) kazılması gerekir. Kazı (taşeron) firmasına, "Bugün kaç hafriyat kamyonu taşıdın" diye sayarak (göz kararı) para ödemek sizi çok büyük zarara (milyonluk fazla ödemeye) sürükler. Harita mühendisi; arsanın hiç kazılmamış İlk (Tabii / Ham Zemin) Plankotesi ile kazı (temel çukuru) tamamen bittikten sonra alınan Son (Taban) Plankotesini 3D yazılımda (Netcad) birbirine (üst üste) çakıştırır. Aradan taşınan (yok olan) toprağın/kayanın hacmini Metreküp (m3) bazında "Kuruşu Kuruşuna" hesaplar (Kübaj/Hakediş Raporu). Kazı faturası sadece bu resmi (mühendislik) matematiksel rapora göre şeffafça (kavgasız) ödenir.

6. Yola Terk (İmar Çapı) ve Plankote Çakışmaları (Ölümcül Hata)

Mimarınız Çankırı Merkez'de (İmara yeni açılan bölgede) lüks bir konut (site) projesi çizip Belediyeye (ruhsata) gitti. Belediye (İmar) memuru "Bu plankoteyi (ve binaları) tapudaki ham (büyük) arsaya göre tam dış sınıra oturtmuşsunuz, ama bu arsanın yeni (35 metrelik) yola 10 metre (Bedelsiz) Terk alanı var. Binanızı yola tecavüzlü (yanlış/asfaltın içine) çizmişsiniz, Ruhsat RED" der. Eğer harita mühendisiniz plankote (ölçüm) alırken aynı zamanda o arazinin güncel "İmar Çapını" da (Yola terkleri) o haritaya (yazılım üzerinden) işlemezse, mimarınız (bilmeyerek) yanlış yere (yolun içine) bina oturtur ve o 1 aylık mimari (Statik/Deprem) proje baştan (ve masrafla) çöpe gider. Kaliteli bir Çankırı (SHKM) ofisi her plankoteyi Güncel İmar (Terk) planıyla %100 çakıştırarak (Akıllı Sınır Plankotesi) mimarınıza teslim eder.

7. Sıkça Sorulan Sorular (Çankırı Plankote ve Kırmızı Kot)

Soru: Yakınkent (Tüney) OSB'de asfalta (ve ana yola) cepheli (gözle dümdüz/tepsi gibi görünen) arsama büyük bir (Çelik) Fabrika (veya lojistik depo) kuracağım. Arsam zaten ufuk çizgisi gibi dümdüz (sıfır eğim). OSB Müdürlüğüne "Plankoteye (veya kot hesabına) gerek yok, mimar da yorulmasın ben de haritacıya boşuna para vermeyeyim, direkt düz projeyi onaylayın" diyebilir miyim?
Cevap: Asla diyemezsiniz (OSB İmar Müdürlüğü ruhsat başvurunuzu anında reddeder)! Çıplak gözle "dümdüz" zannettiğiniz o (devasa) sanayi arsanız aslında (gözün algılamadığı) arkadaki ana asfalta (veya rögara) doğru "Binde 3" eğimle (gizlice) akıyor (çukurda kalıyor) olabilir. Dahası, Karayollarının (veya OSB yönetiminin) o anki mevcut asfalt (yol) seviyesi, gelecekteki İmar "Kırmızı Kot (Resmi Sıfır/Yol)" yüksekliği olmayabilir. Eğer o yolu ileride (kanalizasyon veya kavşak için) 1 metre yükseltme/asfaltlama planları (Kırmızı Kot Projesi) varsa ve siz de fabrikanızı mevcut (alçak) asfalta göre (göz kararı) yaptıysanız; yarın yol yükseldiğinde milyonluk tesisiniz (ve makineleriniz) çukurda (havuz gibi) kalır. Kışın (Ilgaz'dan inen) yoğun sel suları yoldan akarak tüm fabrikanızı (deposunu) basar. Plankote, binanızın/tesisinizin devletin (OSB/Çankırı Belediyesinin) onayladığı "Resmi Gelecek Kırmızı Kot (Sıfır)" noktasına milimetrik (ve güvenli) bağlanmasını sağlayan Tek Yasal ve Fiziksel (Taşkın/Su Basma) Sigortanızdır.

Çankırı Merkez, Çerkeş, Ilgaz, Şabanözü, Kurşunlu Harita Bürosu, Kızılırmak Harita Bürosu, Orta Harita Bürosu, Eldivan Harita Bürosu, Yapraklı Harita Bürosu, Korgun Harita Bürosu, Atkaracalar Harita Bürosu ve Bayramören Harita Bürosu ilçelerindeki; kentsel (Bodrum/Kazı) plankoteleri, Ilgaz (Otel/Turizm) ağaç röleveleri, Şabanözü/Yakınkent OSB (Fabrika) drenaj (akıntı) kotları ve devasa hafriyat (Kübaj/Hakediş) hesaplarınız için; sitemiz üzerinden en deneyimli Çankırı Harita Mühendisleri (SHKM) ofislerine tek tıkla ulaşarak mimari (ruhsat) projelerinizi %100 garantili (ve sel baskınlarına karşı güvenli) başlatabilirsiniz.

8. Çankırı KAF (Fay Hattı) Mikrobölgeleme ve Yüzey Kırığı Zemin Ölçümleri

Kuzey Anadolu Fay Hattı üzerindeki Ilgaz ve Çerkeş gibi bölgelerde, plankotenin ötesinde "Fay Yüzey Kırığı" tespiti hayati önemdedir. Harita mühendisleri, jeofizik uzmanlarıyla birlikte çalışarak uydudan (GNSS) faya olan milimetrik mesafeyi ölçer, bina (plankote/imar) çekme mesafelerini bu (Afet/KAF) tampon bölgesine (Fay Sakınım Bandına) tecavüz etmeyecek (10-15 metre uzağa) şekilde güvenli olarak tasarlar (ve çakarlar).
