Stratejik Mühendislik Yaklaşımı ve Sektörel Giriş

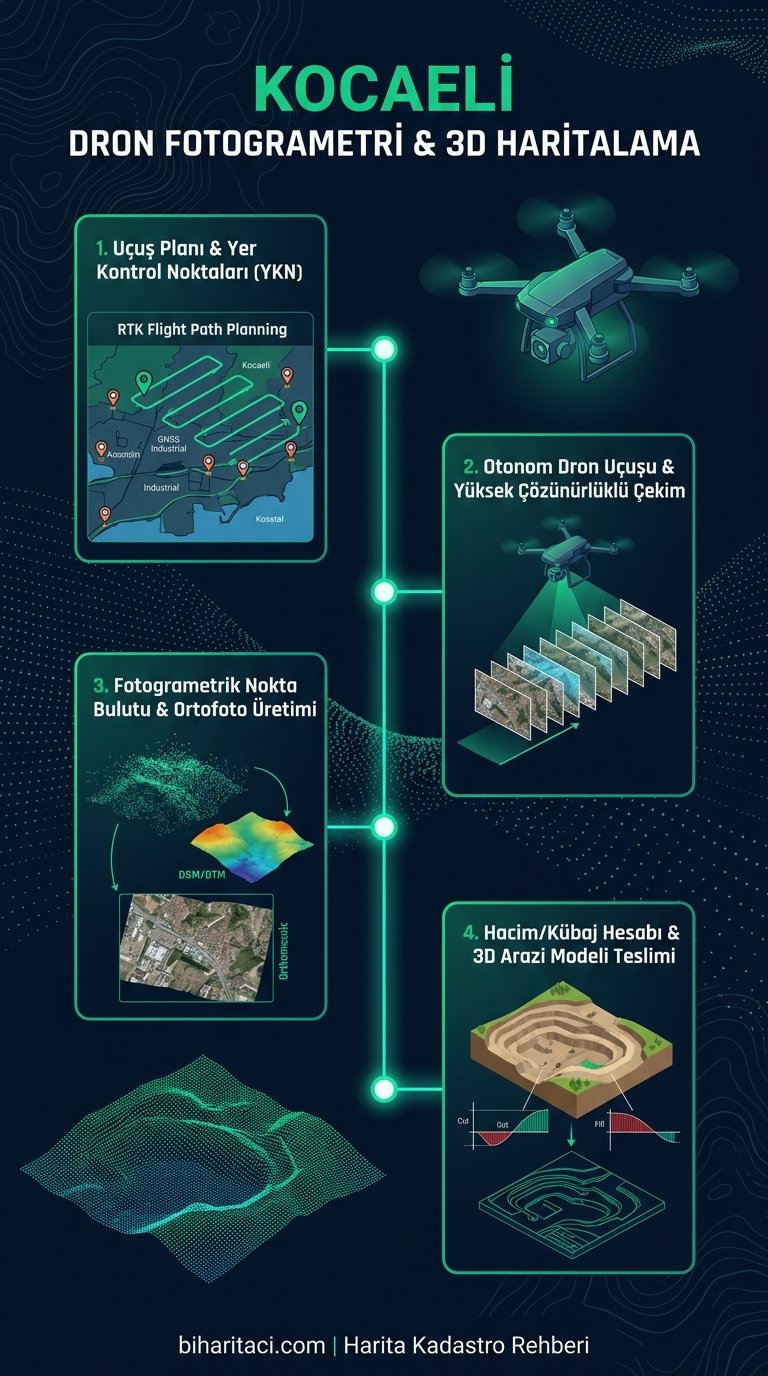

📌 Mühendislik & Saha Notu: Yukarıdaki akış şemasını ve infografiği saha çalışmalarınızda veya arşivinizde kullanmak üzere Pinterest panonuza kaydedebilir veya yüksek çözünürlükte görüntüleyebilirsiniz.
Kocaeli ili; Türkiye'nin en büyük organize sanayi bölgeleri, liman tesisleri, tersaneleri, kimya kompleksleri ve taş/maden ocakları ile insansız hava aracı (İHA / Dron) fotogrametrisinin en yoğun kullanıldığı endüstriyel merkezdir. Klasik yersel harita ölçüm yöntemleriyle günlerce sürecek veya iş güvenliği açısından tehlikeli olan devasa alanların haritalanması, RTK donanımlı profesyonel harita dronları ile yalnızca birkaç saat içinde tamamlanmaktadır.
Dron fotogrametrisi; santimetre altı piksel çözünürlüğünde Sayısal Ortofoto Harita, 3 Boyutlu Nokta Bulutu, Sayısal Yüzey Modeli (DSM) ve Sayısal Arazi Modeli (DTM) üreterek; liman dolgu sahalarında, taş ocaklarında kübaj hesapları, fabrika çatı güneş enerji santrali (GES) projeleri ve büyük sanayi parselasyonlarında rakipsiz bir mühendislik hızı ve doğruluğu sunar.
Teknik Parametreler, Mevzuat ve Uygulama Karşılaştırma Matrisi
Aşağıdaki mühendislik matrisi, sahada yürütülen jeodezik, fotogrametrik ve kadastral süreçlerin yasal dayanaklarını, standart tolerans limitlerini ve kurumsal onay mercilerini detaylandırmaktadır:
Adım Adım 6 Aşamalı Saha ve Ofis Uygulama Metodolojisi
Başarılı bir ruhsatlandırma, tescil ve hukuki güvence için lisanslı harita mühendisliği ekiplerimiz tarafından uygulanan 6 temel mühendislik safhası şunlardır:
- SHGM Uçuş İzni ve Uçuş Planı Koordinasyonu: Sivil Havacılık Genel Müdürlüğü (SHGM) İHA Kayıt Sistemi üzerinden NOTAM ve uçuş izinleri yasal mevzuata uygun alınır.
- Yersel Kontrol Noktalarının (YKN) Tesisi ve GNSS Ölçümü: Fotogrametrik modelin mutlak doğruluğu için sahaya homojen dağıtılmış hedefler yerleştirilip CORS-TR GNSS ile ölçülür.
- Otonom Uçuş Görevi ve Yüksek Çözünürlüklü Hava Çekimi: %80 boyuna ve %70 enine bindirme oranlarıyla önceden programlanmış otonom uçuş hattında RTK hava fotoğrafları çekilir.
- Fotogrametrik Blok Dengeleme ve Yoğun Nokta Bulutu: Gelişmiş fotogrametri yazılımlarında (SfM algoritması) milyonlarca 3D nokta türetilerek parsel yüzeyi modellenir.
- Sayısal Ortofoto ve Sayısal Yüzey Modeli (DSM/DTM) Üretimi: Görüntüler ortorektifiye edilerek 1-2 cm yer örnekleme mesafeli (GSD) koordinatlı ortofoto mozaik oluşturulur.
- Kübaj, Hacim ve Kesit Raporlarının Tanzimi: Maden veya şantiye sahalarındaki kazı-dolgu hacimleri sayısal model üzerinden hesaplanarak resmi teknik rapora bağlanır.
Sahadan Gerçek Proje ve Vaka Analizi
Vaka Analizi: Körfez Harita Bürosu Liman Genişleme Projesinde 250 Hektarlık Dolgu Kübaj Analizi
Körfez ilçesinde yürütülen büyük bir konteyner limanı genişleme projesinde, deniz dolgusu ve malzeme stok sahalarının aylık hacim takibi için RTK donanımlı fotogrametrik dron sistemi kullanılmıştır. 250 hektarlık dolgu ve stok sahası 50 dakikalık uçuşla taranmış, aynı gün içinde 2 cm çözünürlüklü 3D arazi modeli ve net dolgu kübaj raporu üretilmiştir. Klasik Total Station yöntemine kıyasla ölçüm süresi %90 kısalmış ve liman operasyonları durdurulmadan sıfır iş kazası riskiyle süreç tamamlanmıştır.
Hukuki Boyut, Yargıtay & Danıştay Kararları ve Mevzuat Analizi
İnsansız hava araçları ile harita üretimi, Sivil Havacılık Genel Müdürlüğü'nün İHA Talimatnamesi (SHT-İHA) ve Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği (BÖHHBÜY) hükümlerine tabidir. Ticari haritalama uçuşlarının İHA-1 veya İHA-2 ticari pilot sertifikasına sahip lisanslı harita mühendisleri gözetiminde yapılması yasal zorunluluktur. Kocaeli gibi stratejik sanayi tesislerinin bulunduğu bölgelerde özel güvenlik izinlerine tam riayet edilir.
Bölgesel Dinamikler, Zemin Şartları ve Yerel Yönetim Uygulamaları
Kocaeli; deniz kıyısındaki limanlar, rafineriler ve yoğun sanayi hava sahası nedeniyle hassas uçuş planlaması gerektirir. Dilovası Harita Bürosu ve Gebze Harita Bürosu'nin rüzgarlı vadilerinde rüzgar limitleri gözetilerek sabah erken saatlerde uçuşlar gerçekleştirilir. Kocaeli Büyükşehir Belediyesi CBS projelerine altlık sayısal veri standardı uygulanır.
İleri Jeodezik Donanım, CORS-TR ve Sayısal Doğruluk Standartları
Projelerimizde tam kare mekanik deklanşörlü yüksek çözünürlüklü kameralar ve dahili çok frekanslı RTK/PPK GNSS modülleri taşıyan endüstriyel İHA platformları kullanılır. Havadan çekilen her bir kare fotoğrafın poz merkez koordinatları santimetre altı hassasiyetle kaydedilir. Yersel Kontrol Noktaları (YKN) ile yapılan doğrulama testlerinde RMS karesel ortalama hata 1.5 cm'nin altında tutulur.
Yatırımcılar, Müteahhitler ve Mülk Sahipleri İçin 5 Kritik Tavsiye
- SHGM Lisanslı Ticari Pilot ve Mühendis Ekipleri Seçin: İzinsiz veya amatör dronlarla yapılan haritalama hukuki cezalara ve resmi kurumların projeyi reddetmesine yol açar.
- Yersel Kontrol Noktalarını (YKN) Asla İhmal Etmeyin: Dron RTK'lı olsa dahi sahadaki YKN ölçümleri mutlak yükseklik doğruluğunu garanti eden tek unsurdur.
- Maden ve Limanlarda Düzenli Periyodik Uçuş Yaptırın: Aylık stok sahası uçuşları ile malzeme stoğunuzu ve hakedişlerinizi tam kontrol altında tutun.
- Çatı GES Öncesi 3D Fotogrametrik Model İsteyin: Çatı eğimleri, baca ve havalandırma gölgelenmelerini 3D model üzerinde simüle edin.
- Verilerinizi CAD ve GIS Formatlarında Talep Edin: Ortofoto (GeoTIFF) ve nokta bulutu (LAS) verilerini kendi mühendislik yazılımlarınıza doğrudan entegre edin.
Sıkça Sorulan Sorular (SSS)
Dron ile harita üretimi klasik yöntem kadar hassas mıdır?
Evet, Yersel Kontrol Noktaları (YKN) ve RTK teknolojisi ile desteklenen fotogrametrik haritalar ±1-3 cm doğrulukla klasik ölçümlerle birebir aynı ve çok daha yoğun veri sunar.
Dron uçuşu için izin almak zorunlu mudur?
Evet, ticari amaçlı haritalama uçuşlarında SHGM ve ilgili mülki idare amirliklerinden uçuş izni alınması yasal zorunluluktur.
Kaç dönümlük alan bir günde taranabilir?
Endüstriyel harita dronları ile hava şartlarına bağlı olarak günde 2.000 ila 10.000 dönüm alan santimetre çözünürlükte taranabilir.
Dron fotogrametrisi ile hangi çıktılar elde edilir?
Yüksek çözünürlüklü Ortofoto, 3D Sayısal Nokta Bulutu, Sayısal Arazi Modeli (DTM), Eşyükselti Eğrileri (İzohips) ve Hacim/Kübaj Raporları elde edilir.
Liman dolgularında dron ile kübaj hesabı resmi kurumlarda geçerli midir?
Evet, harita mühendisi onaylı fotogrametrik kübaj raporları DLH, Liman Başkanlığı ve resmi denetim kuruluşları nezdinde geçerlidir.
Fabrika çatılarında fotogrametrik modelleme yapılabilir mi?
Evet, eğik hava fotoğrafları çekilerek çatıdaki tüm detaylar 5 mm hassasiyetle 3 boyutlu modellenir.
Kocaeli Sanayi, Liman ve Maden Sahalarında İHA/Dron Fotogrametrisi ve Kübaj Hesaplama
Kocaeli'nin devasa sanayi tesisleri, liman dolgu alanları ve taş ocaklarında, RTK entegreli insansız hava araçları (İHA / Dron) ile fotogrametrik harita üretimi klasik yersel yöntemlere kıyasla %85 zaman avantajı sunar. Yersel Kontrol Noktaları (YKN) ile desteklenen uçuşlar sonucunda 2 cm piksel çözünürlüklü Ortofoto, Sayısal Yüzey Modeli (DSM) ve 3 Boyutlu Nokta Bulutu üretilir.
Liman dolgu sahalarında ve maden ocaklarında aylık hakediş kübaj raporları sıfır iş güvenliği riskiyle hesaplanarak resmi idarelere sunulur. SHGM uçuş izinleri ve İHA-2 lisanslı harita mühendislerimiz kontrolünde tüm süreç yasal mevzuata tam uyumlu yürütülür.
Kocaeli İHA ve Sayısal Fotogrametri Hizmetleri
Geniş sanayi sahaları, limanlar ve maden ocaklarında yüksek çözünürlüklü ortofoto, 3D nokta bulutu ve kübaj hakediş raporları hazırlıyoruz.
