Kahramanmaraş Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi (2026 Güncel)

Giriş: Kahramanmaraş’ta Plankote ve Halihazır Haritanın Mühendislik Önemi

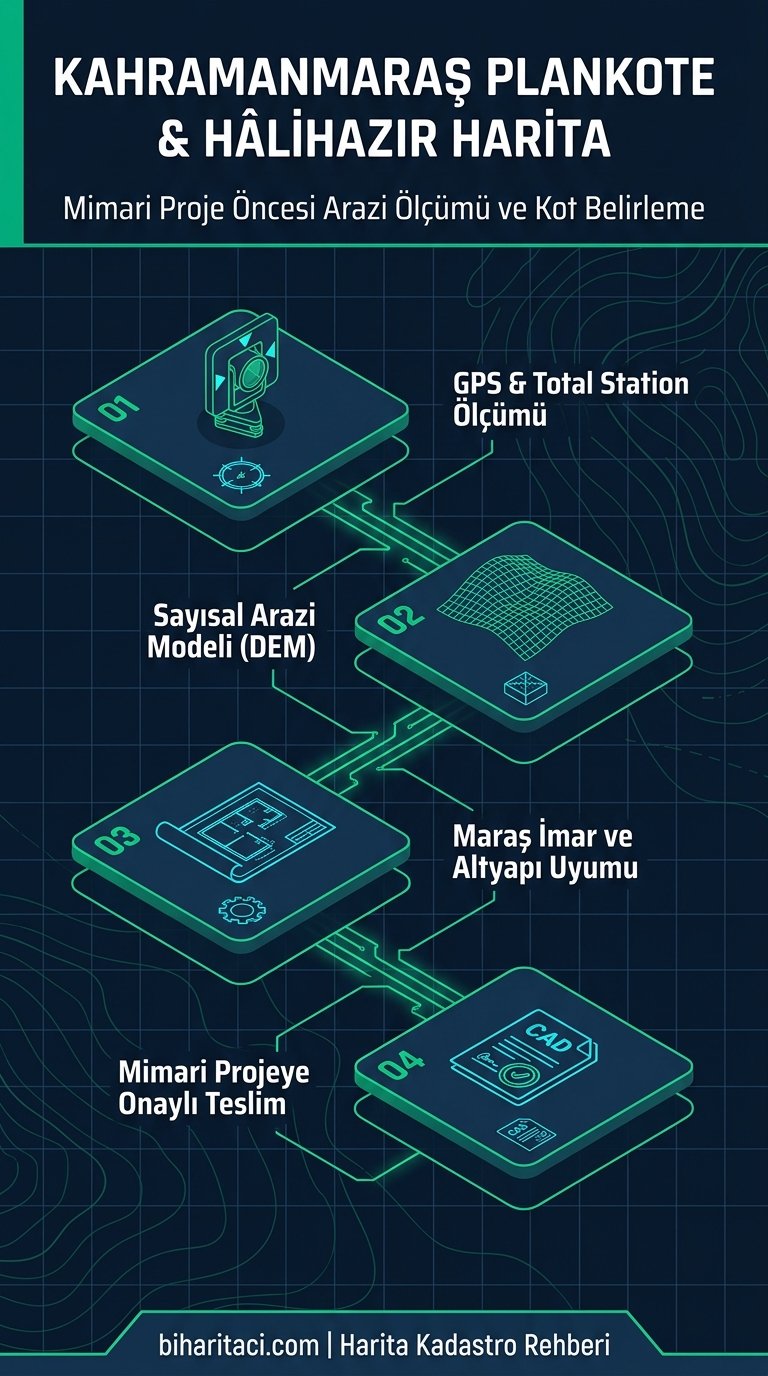

TEKNİK SÜREÇ İNFOGRAFİĞİ & REHBER

Pinterest'e Kaydet

📌 Mühendislik & Saha Notu: Yukarıdaki akış şemasını ve infografiği saha çalışmalarınızda veya arşivinizde kullanmak üzere Pinterest panonuza kaydedebilir veya yüksek çözünürlükte görüntüleyebilirsiniz.

Kahramanmaraş’ın engebeli vadi ve yamaç topoğrafyasında inşa edilecek tüm mühendislik yapılarında, mimari tasarımın ve statik hesapların güvenilirliği arazi yüzeyinin milimetrik olarak haritalandırılmasına bağlıdır. Plankote; belirli bir imar parselinin veya proje sahasının eğimini, yükseklik eğrilerini (izohips), mevcut doğal ve yapay detaylarını (ağaçlar, şevler, binalar, rögar kapakları, enerji hatları) ve kot kesitlerini gösteren detaylı topoğrafik haritadır.

Sayısal halihazır harita ise belediyelerin imar planı revizyonlarında, kentsel tasarım projelerinde ve altyapı şebekelerinde kullandığı, Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği (BÖHHBÜY) standartlarında üretilen resmi altlık haritadır. Kahramanmaraş genelinde Onikişubat Harita Bürosu, Dulkadiroğlu Harita Bürosu, Elbistan Harita Bürosu ve Göksun Harita Bürosu belediyeleri mimari yapı ruhsatı başvurularında harita mühendisi onaylı plankote ve kot rölevelerini zorunlu tutmaktadır.

Plankote Ölçümünde Kullanılan İleri Jeodezik Yöntemler

Kahramanmaraş’ta harita mühendisleri parselin büyüklüğüne ve eğim yapısına göre şu yöntemleri entegre uygular:

• Elektronik Total Station ve Prizmatik Ölçüm: Yapılaşmanın yoğun olduğu kentsel parsellerde, bina köşeleri, saçak altları ve istinat duvarlarında milimetrik hassasiyette açı ve mesafe ölçümü.
• TUSAGA-Aktif CORS GNSS: Açık arazilerde, geniş parsel yüzeylerinde grid aralıklarla (5x5m, 10x10m) 3 boyutlu koordinat (X, Y, Z) alımı.
• Geometrik ve Dijital Nivelman: Yol orta aksı, tretuvar, kanalizasyon baca kapakları ve su basman kotunun (±0.00) belirlenmesinde nivo ile kot aktarımı.
• İHA / Dron LiDAR ve Fotogrametri: Heyelan riski taşıyan dik yamaçlar ve geniş rezerv alanlarında yüksek yoğunluklu nokta bulutu ile Sayısal Yükseklik Modeli (DEM/DTM) üretimi.

Teknik Süreç: Kahramanmaraş’ta Ruhsata Esas Plankote Nasıl Hazırlanır? (5 Adım)

Belediye imar onayına sunulacak bir plankote çalışmasının teknik basamakları:

1. Nirengi ve Poligon Ağı Tesisi: Parsel çevresinde kalıcı poligon noktaları çakılarak TUSAGA-Aktif istasyonlarına jeodezik olarak bağlanır.
2. Detaylı Topoğrafik Nokta Alımı: Parsel içi doğal zemin kırıkları, şev üstü/altı, komşu bina saçakları, yollar ve altyapı bacaları ölçülür.
3. Sayısal Yüzey Modellemesi ve İzohips Çizimi: CAD ortamında üçgenleme (TIN model) yapılarak 0.5m veya 1.0m aralıklı eş yükselti eğrileri çizilir.
4. Kot Kesitleri ve Hafriyat Kübajı Analizi: Parselin kritik akslarından enine ve boyuna arazi kesitleri çıkarılır; bina oturumuna göre kazı-dolgu metrajları hesaplanır.
5. Mühendislik Onayı ve Belediye İmar Teslimi: Hazırlanan plankote haritası TMMOB HKMO tescilli harita mühendisi tarafından onaylanarak mimari proje ekine konulur.

Kahramanmaraş Plankote ve Halihazır Standartları Tablosu

Örnek Vaka Analizi: Onikişubat Ahır Dağı Eteklerinde Eğimli Parsel Plankotesi

Olay: Kahramanmaraş Onikişubat ilçesi Gedemen Mahallesi’nde yüzde 28 eğimli bir parselde 4 katlı konut inşaatı planlanmıştır. Ancak parseldeki eğim farkı yol kotu ile arka parsel arasında 8.5 metreyi bulduğu için istinat duvarı ve temel kazı derinliğinin hesaplanması gerekmiştir.

Mühendislik Çözümü: SHKM harita mühendisliği ekibi, parselde 3 metre aralıklı grid ölçümü ve şev kırık hatlarını elektronik total station ile ölçmüştür. Hazırlanan sayısal yüzey modelinden 4 farklı aks kesiti çıkarılmış; yol kırmızı kotuna göre binanın ±0.00 su basman kotu optimize edilmiştir. Bu sayede gereksiz 450 m³ kazı hafriyatı engellenmiş, istinat duvarı statik projesi milimetrik kotlarla tasarlanarak belediye imar ruhsatı sorunsuz onaylanmıştır.

Kahramanmaraş’ta Zemin Sıvılaşması ve Heyelan Bölgelerinde Plankote Analizi

Kahramanmaraş’ın alüvyon zeminli ova alanlarında ve fay zonlarına yakın gevşek zeminli yamaçlarında inşa edilecek binaların zemin etüt raporları hazırlanırken, plankote haritaları temel geoteknik veri kaynağı olarak kullanılır. Sondaj noktalarının tam koordinatları ve kuyu ağzı kotları harita mühendisleri tarafından plankote üzerine işlenerek geoteknik ve jeofizik mühendislerine teslim edilir.

Bu kot entegrasyonu sayesinde binanın temel oturma düzlemi, zemin iyileştirme (jet-grout, fore kazık vb.) derinlikleri ve yer altı su seviyesinin temel tabanına olan mesafesi milimetrik olarak belirlenir. Yanlış veya eksik hazırlanan bir kot modeli, inşaat aşamasında milyonlarca liralık gereksiz hafriyat maliyetine veya temel seviyesinde su baskını risklerine yol açabilir.

Büyükşehir ve İlçe Belediyeleri İmar Ruhsat Standartları

Onikişubat, Dulkadiroğlu ve Elbistan belediyeleri İmar ve Şehircilik Müdürlükleri, yapı ruhsatı onay sürecinde plankote haritalarının HKMO tescilli harita mühendisi imzasını ve TUSAGA-Aktif koordinat bağlantısını aramaktadır. CAD ortamında üç boyutlu yüzey modeliyle teslim edilen plankoteler, mimari projenin araziye kusursuz oturmasını sağlar.

Kahramanmaraş Altyapı ve Statik Projelerinde Sayısal Kotlama Kılavuzu

Kahramanmaraş genelindeki tüm mimari ve mühendislik projelerinde plankote haritaları, sadece bina temel kotunu değil, aynı zamanda kanalizasyon, içme suyu (KASKİ), elektrik ve telekomünikasyon altyapı hatlarının araziye bağlantı noktalarını da milimetrik olarak gösterir. Bu detaylı sayısal modelleme, inşaat kazısı sırasında mevcut altyapı şebekelerine zarar verilmesini engeller.

Zemin oturma seviyelerinin ve istinat duvarı tasarımlarının doğru yapılabilmesi için harita mühendislerince hazırlanan sayısal yükseklik modelleri ve arazi kesitleri, statik proje mühendislerine kusursuz veri sağlar. Onaylı plankote belgeleri, belediye yapı ruhsatı sürecini hızlandırarak inşaat çalışmalarının zamanında başlamasını temin eder.

Kahramanmaraş Kentsel Tasarımında Plankote ve Jeodezik Doğrulama

Kahramanmaraş’ın Onikişubat, Dulkadiroğlu ve Göksun ilçelerindeki engebeli arazilerde mimari projelerin sağlıklı uygulanabilmesi için hazırlanan sayısal plankoteler, hafriyat kazısı esnasında oluşabilecek şev kaymalarını önceden tespit eder. Harita mühendislerinin CAD/GIS ortamında hazırladığı 3 boyutlu arazi modelleri, belediye imar komisyonu tarafından incelenerek inşaat ruhsatına kesin dayanak oluşturur. Ayrıca zemin drenajı ve yağmur suyu deşarj hatlarının eğim hesaplarında sayısal kot verileri temel referanstır.

Kahramanmaraş Şantiye Kot Kontrolü ve As-Built Haritalama

İnşaat süresince temel vizesi, subasman kontrolü ve kaba inşaat tamamlandıktan sonra yapılan as-built (mevcut durum) plankoteleri, projenin onaylı mimari plana uygunluğunu belgeler. Bu kontroller iskan belgesi alım sürecini hızlandırır ve yapı denetim kuruluşlarınca onaylanır.

Kahramanmaraş Kadastro Müdürlüğü ve belediye teknik birimlerince incelenen plankote projeleri, kentsel dönüşüm alanlarında güvenli, modern ve depreme dayanıklı yapılaşmanın en önemli jeodezik altyapısını oluşturur.
