Sultangazi'de Taş Ocakları ve Eğimli Yamaçlarda Jeodezik Zemin Deformasyon Ölçümü: Mikrotriyaj ve İksa İzleme

Giriş ve Bölgesel Mühendislik Dinamikleri

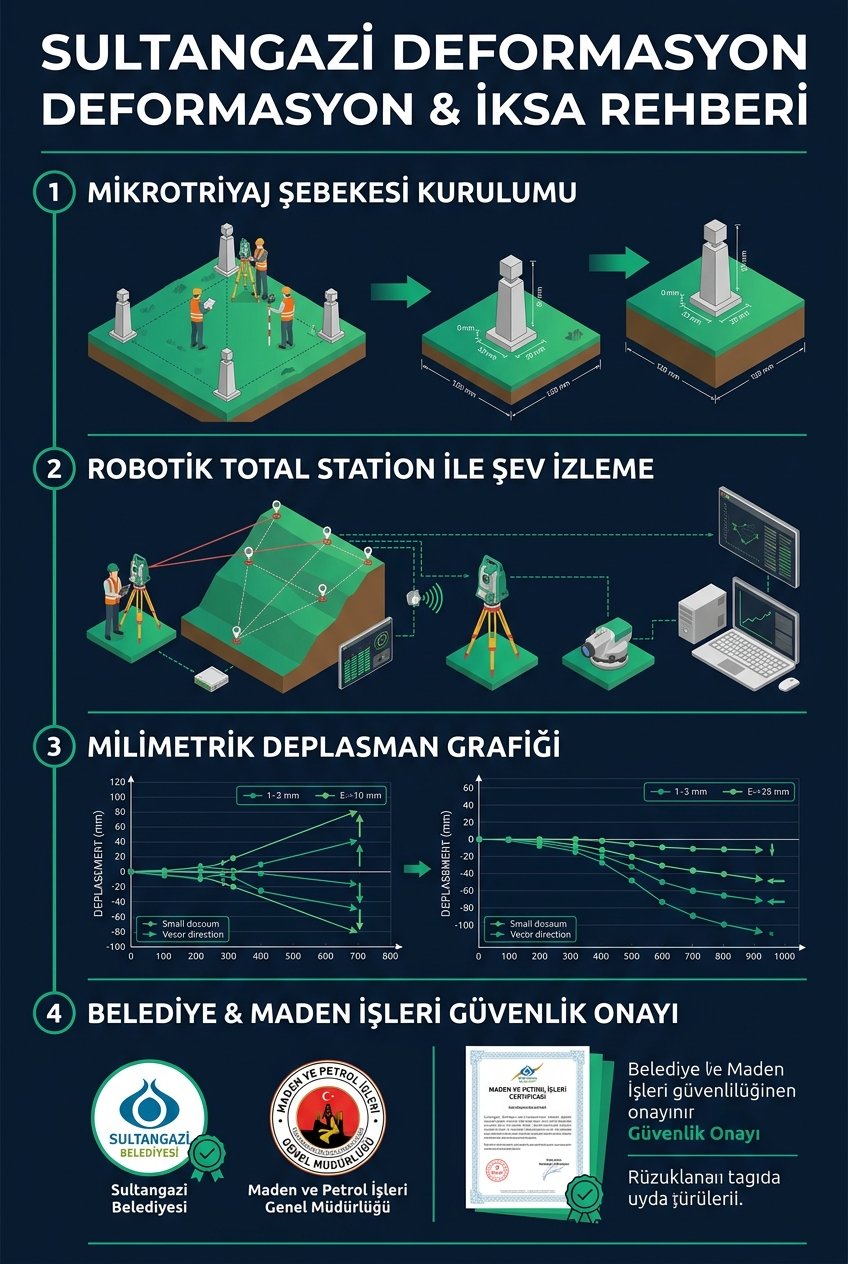

TEKNİK SÜREÇ İNFOGRAFİĞİ & REHBER

Pinterest'e Kaydet

📌 Mühendislik & Saha Notu: Yukarıdaki akış şemasını ve infografiği saha çalışmalarınızda veya arşivinizde kullanmak üzere Pinterest panonuza kaydedebilir veya yüksek çözünürlükte görüntüleyebilirsiniz.

Sultangazi Harita Bürosu; Cebeci, Gazi, 50. Yıl, Esentepe, Malkoçoğlu, İsmetpaşa, Uğur Mumcu, Sultançiftliği ve Zübeyde Hanım mahalleleriyle İstanbul Avrupa Yakası'nın hem yoğun kentsel yerleşimini hem de kentin en büyük kalker ve taş ocağı işletmelerini barındıran jeoteknik açıdan en hassas ilçelerindendir. Cebeci Taş Ocakları havzası boyunca uzanan devasa açık işletme çukurları, patlatmalı kazılar ve dik şev yamaçları, çevre mahallelerdeki bina stokları ve altyapı tesisleri üzerinde sürekli dinamik gerilmelere yol açmaktadır. Bu sebeple Sultangazi'de şev kaymaları, zemin çatlakları ve derin kazı iksa deformasyonlarının milimetrik geodezik yöntemlerle 7/24 izlenmesi hayati bir zorunluluktur.

Bölgedeki jeolojik formasyonların büyük çoğunluğunu Kretase yaşlı kireçtaşları ve yer yer Paleozoyik şistler oluşturmaktadır. Bu litolojik yapı, açık ocak işletmeciliği için ekonomik olmakla birlikte, süreksizlik düzlemleri ve karstik boşluklar nedeniyle mühendislik açısından ciddi riskler barındırmaktadır. Özellikle yağışlı dönemlerde zeminin suya doygun hale gelmesi, şev duraysızlığını tetikleyen en önemli faktörlerden biridir. Bu nedenle, yalnızca yüzeydeki hareketlerin değil, aynı zamanda yeraltı su seviyesindeki değişimlerin de piezometrelerle eş zamanlı olarak izlenmesi gerekmektedir.

1. Kadastro Tespiti, Sayısal Röperli Kroki ve Yasal Sınır Güvencesi

Taş ocağı havzaları ve eğimli yamaçlardaki deformasyonları güvenilir şekilde takip edebilmek için öncelikle hareket sahasının tamamen dışında, sağlam ana kayaç üzerine oturtulmuş Mikrotriyaj Geodezik Nirengi Ağı tesis edilir. Harita mühendisleri, derin beton temellere sabitlenmiş çelik kavelalı zorlamalı merkezlendirme sütunları (pilyeler) kurar. Bu referans noktalarının koordinatları, çift frekanslı GNSS (GPS/GLONASS/Galileo) alıcıları ve en az 24 saatlik statik geodezik gözlemlerle ITRF96 koordinat sisteminde milimetre altı hassasiyetle hesaplanır.

Deformasyon izleme çalışmalarının sağlıklı bir zemine oturtulabilmesi için, ölçüm yapılacak bölgedeki kadastral durumun net bir şekilde ortaya konulması gerekmektedir. Bu kapsamda, ocak işletme sınırları ile çevre parseller arasındaki hukuki sınırların sayısal röperli kroki ile belgelenmesi büyük önem taşımaktadır. Zira, olası bir şev kayması veya zemin oturması durumunda, komşu parsellere taşan deformasyonların hukuki sorumluluğunun tespiti ancak sağlıklı bir kadastro altyapısı ile mümkün olabilecektir.

Kadastro tespiti sürecinde, 3402 sayılı Kadastro Kanunu'nun ilgili maddeleri çerçevesinde, taşınmazların hukuki durumlarının belirlenmesi ve tapu siciline tescil işlemlerinin yapılması gerekmektedir. Özellikle ocak sahalarının genişlemesi veya yeni işletme alanlarının açılması durumunda, bu alanların orman vasfı taşıyıp taşımadığı, mera vasfı taşıyıp taşımadığı gibi hususların 6831 sayılı Orman Kanunu ve 4342 sayılı Mera Kanunu kapsamında detaylı olarak incelenmesi gerekmektedir.

2. Sultangazi Taş Ocakları Çevresinde Jeodezik Deformasyon ve Mikrotriyaj Ölçümleri

Sultangazi Cebeci taş ocakları havzası ve çevresindeki yerleşim alanlarında dinamit patlatmaları ve derin açık ocak kazıları nedeniyle zemin oturması ve şev kayması riskleri sürekli izlenmelidir. Bu izleme faaliyetleri, yalnızca anlık durum tespiti değil, aynı zamanda geleceğe yönelik risk öngörüsü sağlayan erken uyarı sistemlerinin kurulmasını da kapsamaktadır.

2.1. Mikrotriyaj Ağı Tasarımı ve Ölçüm Metodolojisi

Mikrotriyaj ağı, deformasyonun izleneceği bölgede oluşturulan üçgenleme ağlarıdır. Bu ağlar, hem referans noktalarını hem de izleme noktalarını içermektedir. Referans noktaları, deformasyondan etkilenmeyen stabil bölgelerde; izleme noktaları ise riskli bölgelerde, özellikle şev aynalarında, kazı çukuru kenarlarında ve çevre yapıların temel seviyelerinde tesis edilir.

Ölçümlerde kullanılan başlıca yöntemler şunlardır:

• GNSS Gözlemleri: TUSAGA-Aktif (CORS-TR) ağına bağlı olarak gerçek zamanlı kinematik (RTK) veya statik ölçüm yöntemleriyle noktaların konumları belirlenir.
• Hassas Dijital Nivelman: Düşey yöndeki hareketlerin (oturma veya kabarma) milimetrik hassasiyetle tespiti için kullanılır. Özellikle bina temellerindeki oturmaların izlenmesinde vazgeçilmez bir yöntemdir.
• Total Station ile Açı-Kenar Ölçümleri: Yatay ve düşey açılarla birlikte eğik uzunlukların ölçülmesiyle, noktaların üç boyutlu koordinatlarındaki değişimler hesaplanır.
• Reflektörsüz Ölçüm Teknikleri: Erişilmesi güç şev yüzeylerinde, prizma gerektirmeyen lazer teknolojisiyle ölçüm yapılmasını sağlar.

Mühendislerimiz kurulan mikrotriyaj jeodezik ağı ve hassas dijital nivelman cihazlarıyla ocak şevlerinde ve çevre binalarda periyodik 3 boyutlu deformasyon vektörlerini hesaplar. Sayısal güvenlik raporları ilgili bakanlıklara sunulur. Bu raporlar, Çevre, Şehircilik ve İklim Değişikliği Bakanlığı'nın istediği formatlarda hazırlanmakta ve düzenli olarak güncellenmektedir.

2.2. İksa Sistemlerinin İzlenmesi

Derin kazı çalışmalarının yapıldığı alanlarda, iksa sistemlerinin güvenliğinin sağlanması için inklinometre, ekstansometre ve piezometre gibi jeoteknik aletlerle birlikte yüzeydeki jeodezik ölçümler de büyük önem taşımaktadır. İksa duvarlarının tepe noktalarına yerleştirilen yansıtıcı prizmalar sayesinde, duvarın yatay deplasmanları düzenli aralıklarla ölçülür. Bu ölçümler, iksa sisteminin tasarımında öngörülen limit değerlerle karşılaştırılarak, sistemin güvenlik durumu hakkında anlık bilgi sağlar.

2.3. Açık Maden Sahalarında İHA ile Stok ve Kübaj Hesabı

RTK donanımlı dron fotogrametrisi ile kalker stok yığınlarının aylık hacim ve kübaj değişimleri milimetrik raporlanır. İnsansız hava araçları (İHA) ile yapılan fotogrametrik ölçümler, geleneksel yöntemlere kıyasla hem daha hızlı hem de daha ekonomik bir çözüm sunmaktadır. Elde edilen ortofotolar ve sayısal yüzey modelleri (SYM) üzerinden yapılan hacim hesaplamaları, ocak işletmecilerinin üretim planlamasını optimize etmesine ve stok yönetimini daha verimli hale getirmesine olanak tanır.

3. Harita Kadastro Mühendislik Uygulamalarında Dikkat Edilmesi Gereken Yasal ve Teknik Standartlar

Gayrimenkul geliştirme, kentsel dönüşüm, sanayi yatırımları ve tarımsal ifraz süreçlerinde yürütülen tüm harita ve kadastro mühendislik hizmetleri BÖHHBÜY (Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği) standartlarına tam uyumlu olarak ITRF96 koordinat sisteminde gerçekleştirilmelidir. Yetkisiz kişilerce yapılan hatalı sınır belirlemeleri veya plankote kotlandırmaları inşaat aşamasında ruhsat iptali, komşu parsel tecavüzü ve telafisi imkansız maddi tazminat davalarına yol açabilmektedir.

3194 sayılı İmar Kanunu'nun 18. maddesi uyarınca yapılan arazi ve arsa düzenlemeleri (parselasyon) işlemlerinde, düzenleme sınırı içerisinde kalan taşınmazların değerlerinin tespiti ve dağıtımının adil bir şekilde yapılması gerekmektedir. Bu süreçte, düzenleme ortaklık payı (DOP) kesintisinin oranı, imar mevzuatında belirtilen %45'lik üst sınırı aşmamalıdır. Parselasyon planlarının hazırlanmasında, bölgenin topoğrafik yapısı, jeolojik durumu ve imar planı kararları dikkate alınarak en uygun parselasyon düzeninin oluşturulması gerekmektedir.

Zemin mekaniği açısından, özellikle eğimli arazilerde yapılacak olan parselasyon çalışmalarında, parsel boyutlarının ve yapılaşma koşullarının zemin taşıma kapasitesine uygun olarak belirlenmesi büyük önem taşımaktadır. Bu kapsamda, zemin etüt raporlarının hazırlanması ve bu raporların parselasyon planlarına yansıtılması gerekmektedir.

Büromuz, bünyesindeki TMMOB Harita ve Kadastro Mühendisleri Odası (HKMO) tescilli uzman mühendis kadrosu, yetkili LİHKAB birimleri, çift frekanslı GNSS uydu alıcıları, insansız hava araçları ve 3D lazer tarama sistemleriyle tüm taşınmaz projelerinizde sıfır hata ve yasal garanti sunmaktadır.

Tescilli Serbest Harita Kadastro Mühendislik Müşavirlik Büromuz (SHKMMB) ile yetkili LİHKAB birimimiz tüm parselasyon, aplikasyon, cins değişikliği, halihazır harita, plankote ve fotogrametri süreçlerinizi en yüksek hassasiyet ve mühendislik güvencesiyle tamamlamaktadır. Gayrimenkul yatırımlarınızı güvence altına almak ve resmi teknik destek almak için uzmanlarımızla iletişime geçebilirsiniz.

Sıkça Sorulan Sorular (SSS)

Soru 1: Sultangazi'deki taş ocakları kaynaklı zemin deformasyonlarının izlenmesi neden bu kadar kritik bir öneme sahiptir?

Sultangazi, özellikle Cebeci bölgesi, İstanbul'un en büyük kalker ocaklarının bulunduğu bir bölgedir. Bu ocaklarda yapılan dinamitli patlatmalar ve derin kazılar, çevredeki zeminlerde sürekli bir gerilme değişimine neden olmaktadır. Bu durum, özellikle eğimli yamaçlarda şev kaymalarını tetikleyebilir, binalarda çatlaklara ve oturmalara yol açabilir. Bu nedenle, olası bir felaketin önüne geçmek için zemin hareketlerinin milimetrik hassasiyetle ve sürekli olarak izlenmesi gerekmektedir. Bu izleme çalışmaları, hem can ve mal güvenliğinin sağlanması hem de olası hukuki ihtilafların önlenmesi açısından büyük önem taşımaktadır.

Soru 2: Mikrotriyaj jeodezik ağı nedir ve deformasyon ölçümlerinde nasıl bir rol oynar?

Mikrotriyaj ağı, bir bölgedeki noktaların birbirine göre konumlarını belirlemek için oluşturulan üçgenlerden oluşan bir jeodezik ağ türüdür. Deformasyon ölçümlerinde, bu ağın bir kısmı (referans noktaları) hareket etmeyen stabil bir zemine, diğer kısmı (izleme noktaları) ise risk altındaki bölgeye tesis edilir. Belirli periyotlarla yapılan ölçümler sonucunda, izleme noktalarının referans noktalarına göre konumlarındaki değişimler hesaplanır. Bu değişimler, zeminin ne yönde ve ne hızda hareket ettiğini gösteren deformasyon vektörlerini oluşturur. Mikrotriyaj ağı, özellikle geniş alanlardaki yatay ve düşey hareketlerin ekonomik ve hassas bir şekilde izlenmesine olanak tanır.

Soru 3: LİHKAB nedir ve harita kadastro işlemlerinde neden yetkili bir LİHKAB ile çalışmak zorunludur?

LİHKAB, Lisanslı Harita Kadastro Bürolarının kısaltmasıdır. 3194 sayılı İmar Kanunu'nun 10. maddesi ve ilgili yönetmelikler çerçevesinde, harita ve kadastro işlemlerinin (aplikasyon, parselasyon, ifraz, tevhit, cins değişikliği vb.) yapılma yetkisi, bünyesinde en az bir Harita ve Kadastro Mühendisi bulunduran ve ilgili idare tarafından lisanslandırılmış bürolara verilmiştir. Yetkisiz kişi veya kuruluşlarca yapılan işlemler hukuken geçersiz sayılmakta ve ciddi idari para cezalarına tabi tutulmaktadır. Ayrıca, bu tür hatalı işlemler, mülkiyet anlaşmazlıklarına, mahkeme kararlarının iptaline ve telafisi mümkün olmayan maddi kayıplara yol açabilmektedir. Bu nedenle, tüm harita kadastro işlemlerinizin mutlaka yetkili bir LİHKAB tarafından yürütülmesi gerekmektedir.

Soru 4: BÖHHBÜY nedir ve bu yönetmelik harita mühendisliği uygulamalarında hangi standartları belirler?

BÖHHBÜY, Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği'nin kısaltmasıdır. Bu yönetmelik, ülke genelinde üretilecek tüm büyük ölçekli haritaların ve harita bilgilerinin belirli bir standartta ve kalitede üretilmesini sağlamak amacıyla hazırlanmıştır. Yönetmelik; koordinat sistemlerini (ITRF96, TUREF vb.), ölçüm yöntemlerini, hassasiyet sınıflarını, harita pafta bölümleme sistemini, veri formatlarını ve kontrol esaslarını detaylı bir şekilde tanımlar. Tüm resmi kurumlar ve özel sektör, ürettikleri harita ve harita bilgilerinin bu yönetmeliğe uygun olmasını sağlamakla yükümlüdür. BÖHHBÜY'e uygun üretilmeyen haritalar, resmi işlemlerde kabul edilmez ve geçersiz sayılır.

Sonuç ve Mühendislik Değerlendirmesi

Sultangazi gibi hem yoğun kentsel yerleşimin hem de ağır sanayi faaliyetlerinin iç içe geçtiği bölgelerde, jeodezik deformasyon izleme çalışmaları yalnızca bir mühendislik gerekliliği değil, aynı zamanda toplumsal bir sorumluluktur. Taş ocakları kaynaklı dinamik gerilmelerin çevre yapılara olan etkisinin sürekli ve hassas bir şekilde izlenmesi, olası afetlerin önlenmesinde kritik bir rol oynamaktadır. Bu süreçte, harita ve kadastro mühendislerinin uzmanlığı, kullanılan ileri teknolojik ekipmanlar ve yasal mevzuata tam uyum, güvenilir sonuçların elde edilmesinin temel unsurlarıdır. Tüm bu çalışmaların, yetkili LİHKAB birimleri ve HKMO tescilli mühendisler tarafından, BÖHHBÜY standartlarına uygun olarak yürütülmesi, hem teknik başarıyı hem de hukuki güvenceyi beraberinde getirecektir. Unutulmamalıdır ki, yeryüzünün her santimetrekaresi, üzerinde yaşayan toplumların güvenliği için titizlikle izlenmeyi ve doğru yönetilmeyi hak etmektedir.
