Adıyaman Dron Fotogrametri & Şantiye 3D Haritalama Rehberi

Teknolojinin gelişmesiyle birlikte haritacılık, şehir bölge planlama ve inşaat sektöründe ezberleri bozan en yenilikçi mühendislik alanlarından biri Dron (İnsansız Hava Aracı - İHA) Destekli Fotogrametri ve 3D (Üç Boyutlu) Hava Haritalama sistemleridir. Dünyada olduğu gibi Türkiye'de ve özellikle deprem sonrası devasa bir şantiye alanına dönüşen Adıyaman ilinde; şehirlerin, rezerv alanlarının, yolların ve baraj göllerinin santimetre hassasiyetinde havadan ölçümlenerek haritalandırılması Dron Fotogrametrisi sayesinde haftalardan günlere inmiştir.

Dron fotogrametrisi, 100-150 metre yüksekten otonom rotada uçan profesyonel harita dronlarının (örneğin DJI Phantom 4 RTK, DJI Mavic 3 Enterprise, Matrice 350 RTK) %75-%80 ileri ve yanal bindirme oranlarıyla saniyeler içinde binlerce yüksek çözünürlüklü koordinatlı fotoğraf (geotagged photos) çekmesi; bu verilerin güçlü iş istasyonlarında (bilgisayarlarda) birleştirilerek milyonlarca noktadan oluşan Sayısal Nokta Bulutu (Point Cloud), 3D Arazi Modeli ve Ortofoto haritalar üretilmesi sürecidir.

1. Adıyaman'da Dron Haritalamanın Yoğun Kullanım Alanları

Adıyaman, Kahta Harita Bürosu, Besni Harita Bürosu ve Gölbaşı Harita Bürosu ilçelerinde büyük çaplı müteahhitlik işleri, kentsel dönüşüm vizyonu ve sanayi/maden yatırımlarında dron teknolojisi vazgeçilmezdir. Başlıca kullanım alanları şunlardır:

• Geniş Alan Halihazır Harita (Ortofoto) Üretimi: Geleneksel Total Station veya GPS cihazları ile yürüyerek bin dönümlük engebeli bir arazinin haritasını çıkarmak haftalarca süren ve tehlikeli bir iştir. Oysa RTK destekli bir harita dronu, bir-iki saatlik uçuşla o devasa alanı santimetre hassasiyetinde ölçerek havadan gerçek boyutlu ve renkli fotoğrafını (Ortofoto) oluşturur. Belediyeler ve Çevre Şehircilik Bakanlığı İmar Planı tasarımlarında bu güncel ortofotoları kullanır.
• Büyük Şantiye ve TOKİ Hakediş Takibi (Hafriyat Kübaj Hesabı): Adıyaman Merkez Harita Bürosu Örenli, İndere (Zey) bölgelerindeki binlerce konutluk deprem konutu şantiyelerinde veya Kahta OSB hafriyat alanlarında taşeron firmaların ilerleyişi dronlarla periyodik (örneğin 15 günde bir) havadan uçularak takip edilir. 3D arazi modeli üzerinden kazılan tepeler, doldurulan çukurlar veya çekilen asfaltın hacmi (kübaj) müdahalesiz, %100 net ve şeffaf olarak bilgisayarda hesaplanır; hakediş raporları ve ödemeler bu verilere göre düzenlenir.
• Kentsel Dönüşüm ve Hasar Analizi: Depremden hasar almış, sokaklarına girilmesi tehlikeli olan veya yıkım kararı bekleyen enkaz bölgelerinin tepesinden uçan dronlar sayesinde sokak sokak 3 boyutlu "Şehir İkizi (Dijital İkiz)" modelleri çıkartılır. Mühendisler, masa başında ekrandan binaların yüksekliğini, çatlak durumlarını veya eğiklikleri analiz edebilir.
• Tarım, Su ve Baraj Analizleri (Samsat Harita Bürosu ve Çelikhan Harita Bürosu): Adıyaman Atatürk Barajı sınırlarındaki arazilerin, sulama kanallarının (örneğin Koçali Barajı projeleri) ve fıstık bahçelerinin Multispektral kameralı tarım dronlarıyla incelenerek bitki sağlığı indeksi (NDVI), taşkın havzası modellemesi veya sınır ihlalleri dron haritaları ile kanıtlanmaktadır.
• Maden ve Taş Ocakları (Mermer): Adıyaman'ın dağlık alanlarındaki (örneğin Tut Harita Bürosu, Gerger Harita Bürosu ilçeleri) mermer ocakları ve agrega taş kırma tesislerinde aylık ne kadar stok (rezerv) taşıyıcısı kaldığı dron üzerinden volumetrik (hacim) hesaplama tekniğiyle tespit edilir.

2. Adıyaman Semalarında Uçuş Prosedürü ve LİHKAB / SHKM Standartları

Dron ile hava haritacılığı yapmak, sıradan bir drone ile amatör manzara fotoğrafı çekmekten tamamen farklı, son derece yasal, yorucu ve akademik bir mühendislik işlemidir:

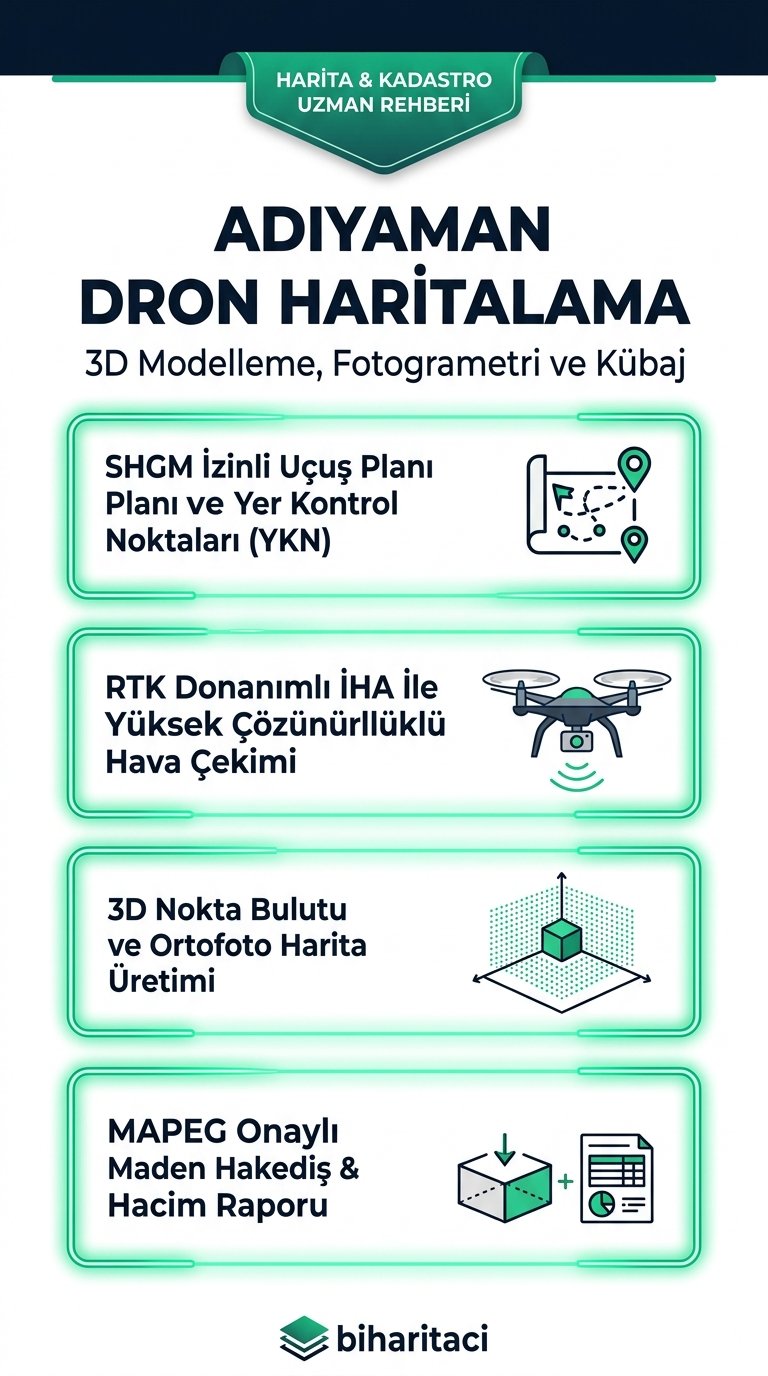

1. Yer Kontrol Noktası (YKN) Tesisi ve GNSS Ölçümü: Havadan çekilen haritanın "yeryüzüne tam oturabilmesi" için, harita mühendisi uçuş alanının dört bir köşesine veya dağınık yerlerine önceden siyah/beyaz dama tahtası şeklinde (YKN - Yer Kontrol Noktaları) brandalar veya boyalar yerleştirir. Bu noktaların tam ortası TUSAGA-Aktif RTK cihazı ile ölçülerek ITRF (Uluslararası Yersel Referans Ağı) XYZ değerleri alınır.
2. Otonom Lidar veya RGB Kamera Uçuşu: Rüzgar ve güneş durumuna göre planlanan uçuş yazılıma (örn. DJI Pilot) yüklenir. Dron kalkar, zikzaklar (grid) çizerek yeri 90 derece dik (nadir) açıyla tarayarak yüzlerce fotoğraf kaydeder ve geri döner.
3. Fotogrametrik Veri İşleme (Büro Aşaması): Drone içindeki SD karttan alınan fotoğraflar, Pix4D, Agisoft Metashape veya Bentley ContextCapture gibi pahalı harita yazılımlarına atılır. Saha ekiplerinin okuduğu Yer Kontrol Noktası değerleri modele girilerek harita "Georeferencing (Coğrafi Konumlandırma)" sürecine sokulur.
4. Çıktıların Oluşumu: Ortalama 2-3 günlük bilgisayar render (işleme) süreci sonunda; Sayısal Yüzey Modeli (DSM - binaları/ağaçları içerir), Sayısal Arazi Modeli (DTM - sadece çıplak toprak), Nokta Bulutu ve Çözünürlüğü yüksek (.TIF) Ortofoto harita üretilerek projeyi çizecek kuruma verilir.

3. SHGM İzinleri, Yasaklar ve Kırmızı Alan Kuralları

Adıyaman hava sahasında ticari, yani gelir getirici resmi bir dron uçuşu yapabilmek için, uçuşu yapacak firmanın/mühendisin T.C. Sivil Havacılık Genel Müdürlüğü'nden (SHGM) ticari İHA-1 (veya İHA-2) lisansına sahip olması zorunludur. Özellikle Kahta yolu üzerindeki Adıyaman Havalimanı uçuş yaklaşma hatlarında, jandarma-askeri güvenlik bölgelerinde veya mülki amirlerce kısıtlanan alanlarda uçuş yapmak hapis ve ağır para cezalarına tabidir. Lisanslı harita mühendislik ofisleri, Mülki İdare (Adıyaman Valiliği ve Emniyet Müdürlüğü) uçuş izinlerini alarak, risk taşımadan tüm sivil havacılık yasal çerçevesinde işlemleri tamamlarlar.

4. Sıkça Sorulan Sorular (Dron ile 3D Haritalama)

Soru: Dron (İHA) ile yapılan dijital haritalar veya kübaj hesapları devlet kurumlarında, mahkemelerde ve belediyelerde yasal mıdır?
Cevap: Evet. Türkiye Cumhuriyeti Çevre, Şehircilik ve İklim Değişikliği Bakanlığı ve Tapu Kadastro Genel Müdürlüğü (TKGM) tarafından yayınlanan Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği (BÖHHBÜY) kalite, doğruluk ve hassasiyet standartlarına birebir uyularak (Yer kontrol noktaları destekli olarak) üretilen dron haritaları yasal mevzuata %100 uygundur ve tüm devlet makamlarında geçerlidir.

Soru: Sadece video veya panoramik dron çekimi mi yoksa mühendislik modeli mi üretiyorsunuz?
Cevap: Yapılan işlem düğün veya reklam filmi çekmek değildir. Pixellerine koordinat (veri) işlenmiş, üzerinden cetvelle santimetre ölçülebilen, yüzölçümü ve hacim metrajı çıkarılabilen bilimsel/matematiksel CAD arazi modelleri üretilmektedir.

Siz de Adıyaman, Gölbaşı, Besni ve Kahta şantiyelerinizdeki hafriyat hakediş hesapları, dron fotogrametrisi ve 3D modelleme altlık projeleriniz için ileri teknoloji harita ofislerine Adıyaman Harita Kadastro Mühendislik Firmaları rehberinden tek tıkla erişebilirsiniz.

5. Dron Teknolojisinde Termal ve Multispektral Kameralar

Harita dronları sadece RGB (standart renkli) kameralarla uçmazlar. Adıyaman'da özellikle tarım ve enerji sektöründe Termal ve Multispektral Kameralı Dronlar devreye girmektedir. Örneğin, Adıyaman Merkez ve Gölbaşı çevresinde kurulan devasa Güneş Enerjisi Santrallerinde (GES), binlerce güneş paneli tek tek elle kontrol edilemez. Harita dronu termal kamera ile GES sahasının üzerinden uçar ve aşırı ısınan (arızalı) panelleri santimetrik koordinatıyla harita üzerinde işaretler. Tarımda ise, Samsat ve Kahta'daki geniş buğday ve pamuk tarlaları multispektral dronlarla uçularak bitkilerin klorofil seviyesi (NDVI indeksi) ölçülür. Hangi bölgenin susuz kaldığı veya gübreye ihtiyaç duyduğu havadan çıkarılan harita ile saptanır. Bu katma değerli hizmetler, dron fotogrametrisinin inşaat (kübaj) sektörü dışındaki devasa potansiyelini göstermektedir. Adıyaman harita ofisleri, bu ileri teknoloji raporlamalarla yatırımcıların maliyetlerini %40 oranında düşürmekte ve verimliliği maksimize etmektedir.
