Adıyaman Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi

Adıyaman ili sınırları içerisinde ister yeni bir toplu konut inşaatı, ister sanayi bölgesi tesisatları, isterse de 6 Şubat depremi sonrası devlet destekli "yerinde dönüşüm" ve bireysel müstakil bina projeleri olsun; mimarların bina projesini çizebilmesi ve inşaat mühendislerinin temel statiğini hesaplayabilmesi için ihtiyaç duyulan en temel ve mecburi haritacılık altlığına Plankote (Kotlu Kroki) ve Halihazır Harita adı verilir. Harita ve Kadastro Mühendisleri Odası'na (HKMO) kayıtlı Serbest Harita Kadastro Mühendislik (SHKM) büroları tarafından hazırlanan bu haritalar olmadan, hiçbir belediye imar müdürlüğünden inşaat ruhsatı veya kazı izni alınması yasal olarak mümkün değildir.

Adıyaman'ın coğrafi yapısı, özellikle kuzey ilçelerindeki (Besni Harita Bürosu, Gerger Harita Bürosu, Sincik Harita Bürosu, Tut Harita Bürosu) eğimli ve engebeli araziler, binaların araziye doğru oturtulmasını hayati derecede önemli kılmaktadır. Zemin sıvılaşması riski taşıyan bölgelerde (Gölbaşı Harita Bürosu) veya fay hattına yakın yerleşimlerde (Adıyaman Merkez Harita Bürosu, Kahta Harita Bürosu), temel kotunun deniz seviyesine göre (TUSAGA-Aktif ortometrik kot) santimetresi santimetresine doğru belirlenmesi, binayı gelecekte oluşabilecek sel baskınlarından, yeraltı suyu yükselmelerinden veya şev (toprak) kaymalarından koruyan mühendislik çözümünün ilk ayağıdır.

1. Plankote Nedir ve Adıyaman Ruhsat Süreçlerinde Neden Zorunludur?

Plankote, parselin yeryüzündeki fiziksel özelliklerinin, sınırlarının ve yükseklik (X, Y, Z / Konum ve Kot) değerlerinin milimetrik olarak ölçülerek CAD ortamında (AutoCAD, Netcad) üç boyutlu olarak kağıda döküldüğü teknik topografik haritadır. Adıyaman Merkez Belediyesi, Kahta Belediyesi ve Çevre, Şehircilik ve İklim Değişikliği Adıyaman İl Müdürlüğü; mimari proje başvurularında mimarın arazideki eğime göre binayı nerede konumlandıracağını (vaziyet planı), bodrum katı açıp açmayacağını ve istinat duvarının yüksekliğini belirleyebilmesi için e-imzalı plankote haritasını kesin bir yasal şart olarak istemektedir.

2. Halihazır Harita ile Kentsel Dönüşüm ve Şehir Planlama

Plankote sadece tek bir parseli baz alırken, Halihazır Harita; parselin kendisini ve çevresindeki komşu binaları, yolları, kaldırımları, elektrik ve Telekom direklerini, şevleri, dereleri, menfezleri ve mevcut ağaçları da içeren geniş çaplı bir projelendirme altlığıdır. Adıyaman'da deprem sonrası kurulan yeni konteyner kent alanlarının altyapısı, kalıcı TOKİ İndere konut güzergahında açılacak olan yeni imar yolları, doğalgaz şebeke hatları veya geniş çaplı kentsel rezerv alanlarının planlanmasında İller Bankası (İLBANK) ve Çevre Şehircilik normlarında büyük ölçekli halihazır harita üretimi şarttır. Halihazır haritalar 1/1000 ve 1/2000 ölçeklerde çizilir.

3. Adıyaman'ın 9 İlçesinde Saha Ölçüm Koşulları ve Plankote Yöntemleri

Adıyaman'ın geniş yüzölçümünde yer alan farklı topoğrafik alanlarda harita mühendislerinin uygulayacağı teknikler sahaya göre özelleşir:

• Besni, Gerger, Tut ve Sincik İlçeleri: Torosların dik yamaçlarındaki bu ilçelerde, eğim %30 ile %60 arasında değişebilir. Aşırı eğimli arazilerde plankote ölçümü, çok sık (örneğin her 2-3 metrede bir) nokta alımını gerektirir. Binaların bodrum perdeleri ve istinat duvarı (taş duvar) maliyetleri (beton ve demir hesabı) doğrudan bu detaylı plankote yüzey modelleri (TIN - Üçgen Model) üzerinden yapılır.
• Adıyaman Merkez & Kahta: Nispeten daha düz veya az eğimli (tarım arazilerine yakın) alanlarda, Dron (İHA) destekli hava fotogrametrisi ve Total Station cihazları entegre edilerek, günde yüzlerce dönüm alanın halihazır haritası hızlı ve yüksek doğrulukla çıkarılabilmektedir.
• Samsat Harita Bürosu İlçesi: Atatürk Barajı kenarındaki Samsat'ta, GAP projesi kapsamındaki kırsal kalkınma, fıstık-badem bahçesi kurulumu ve tarla tesviyesi (lazerli tesviye) için hassas GPS (GNSS) ve Nivelman (Nivo) cihazlarıyla özel plankote projeleri üretilir.
• Gölbaşı İlçesi: Deprem sonrası zemini en çok etkilenen bölge olan Gölbaşı'nda yeni binalar yapılmadan önce, plankote arazisi üzerinde zemin etüdü mühendislerinin sondaj vuracağı noktalar ve sismik hatlar harita mühendisleri tarafından aplike edilir (işaretlenir).

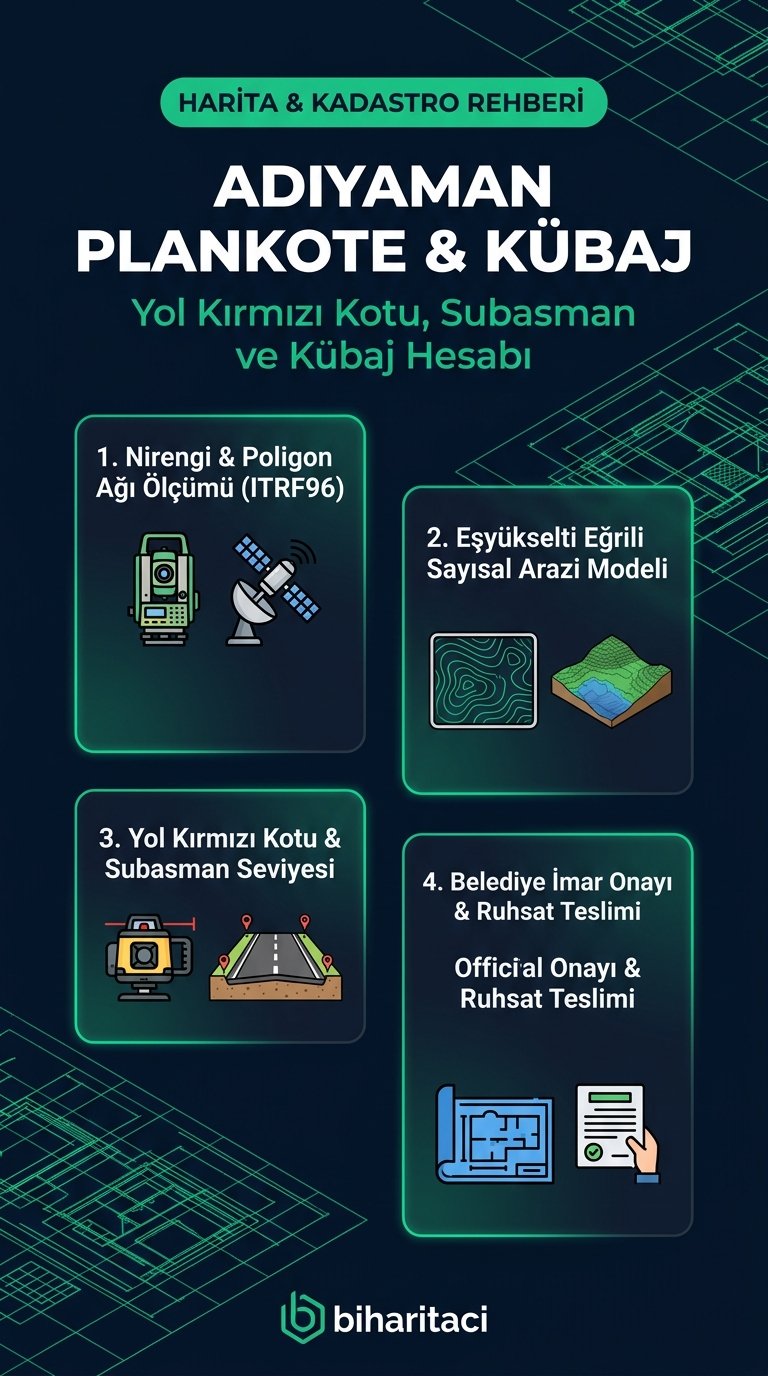

4. Plankote Haritası Sahada ve Ofiste Nasıl Üretilir?

Adıyaman'daki harita mühendislik bürolarının profesyonel saha ve büro işleyiş adımları şunlardır:

1. Saha Ölçüm Çalışması (Topoğrafik Alım): Topoğraf ölçüm ekipleri şantiyeye intikal eder. ITRF/ED50 ulusal koordinat sistemine TUSAGA-Aktif uydu ağıyla bağlanmış GNSS antenleri ve reflektörsüz okuma yapabilen Total Station (elektronik lazer nivo) cihazları kurularak arazinin her köşesinden, eğim kırılma noktalarından ve yol ortalarından (kotlardan) yüzlerce, bazen binlerce koordinat noktası kaydedilir.
2. CAD Veri İşleme: Elde edilen XYZ koordinat dosyaları bürodaki harita yazılımlarına (AutoCAD Civil 3D, Netcad, BricsCAD) aktarılır. Noktalar arasında eşyükselti eğrileri (izohips çizgileri) çizilir ve arazinin 3 boyutlu yüzey modeli oluşturulur.
3. Çizim ve Teslimat: Çizilen vaziyet, parsel köşe bilgileri, komşu ada parsel şablonları ve arazinin profili pafta üzerine yerleştirilir. Harita mühendisi ıslak ve e-imza atarak dosyayı (.dwg veya .dxf) projenin mimarına dijital olarak, fiziki nüshayı ise mülk sahibine belediye için teslim eder.

5. İnşaat Başlangıcında Kübaj (Hafriyat Kazı-Dolgu) Hesabı

Müteahhit firmalar inşaata başlarken kepçe ve ekskavatörlerin ne kadar toprak kazacağını veya çukur bir araziye kaç kamyon dolgu toprağı geleceğini bilmek zorundadır. Bu işleme Kübaj Hesabı denir. Arazinin kepçe girmeden önceki "Tabii Zemin Plankotesi" ile kepçe kazıyı bitirdikten sonraki "Kazı Zemin Plankotesi" bilgisayar ortamında çakıştırılır. Harita programı, aradaki boşluğu ton veya metreküp (m3) cinsinden milimetrik hata payıyla hesaplayarak müteahhide "Hafriyat Metraj Raporu" sunar. Bu rapor hafriyat firması ile yapılacak hakediş ödemelerinin temel ve resmi dayanağıdır.

6. Sıkça Sorulan Sorular (Plankote & Halihazır)

Soru: Sadece e-Devlet tapu belgemle, mimar projemi çizmeye başlayamaz mı?
Cevap: Kesinlikle başlayamaz. Tapu senedi sadece o taşınmazın yasal sahibi olduğunuzu kanıtlar. Mimarinizin binayı fiziki araziye oturtması, yoldan ne kadar geri çekeceğini ve 1. katın yol seviyesine mi yoksa daha aşağıya mı denk geleceğini hesaplaması için mutlaka X, Y, Z kot değerlerini içeren harita mühendisi onaylı plankoteye ihtiyacı vardır.

Soru: Belediye bizden "Harita Mühendisi TUS (Fenni Mesuliyet) Taahhütnamesi" istiyor, bu nedir?
Cevap: Adıyaman ve ilçe belediyeleri, inşaat boyunca binanın yanlış parsele veya projeye aykırı kotlarda yapılmasını engellemek için, inşaatın temelinden subasman (zemin kat) seviyesine kadar olan konumunu denetleyecek bir Harita Mühendisi ile anlaşmanızı (Fenni Mesuliyet/TUS) zorunlu tutar. TUS, inşaatın ruhsata uygun yürüdüğünün devlet adına garantisidir.

Adıyaman merkez ve tüm ilçelerindeki yerinde dönüşüm projeleriniz, mimari altlık plankoteleriniz ve hafriyat kübaj hesaplamalarınız için Adıyaman Harita Kadastro Mühendisleri ile en hızlı şekilde irtibat kurabilir ve mühendislik fiyat teklifleri alabilirsiniz.

7. 3D Lazer Tarama (Lidar) Teknolojisi ve Plankote

Gelişen teknoloji ile birlikte Adıyaman'da haritacılık sadece Total Station ve GPS ile sınırlı kalmamıştır. Özellikle karmaşık sanayi tesislerinin, tarihi eserlerin (Nemrut Dağı heykelleri, Karakuş Tümülüsü, Cendere Köprüsü) restorasyon projelerinde veya devasa hafriyat alanlarında Yersel Lazer Tarayıcılar (Terrestrial Laser Scanner - Lidar) kullanılmaktadır. Lidar teknolojisi, saniyede milyonlarca lazer ışını göndererek arazinin birebir 3 boyutlu nokta bulutu kopyasını çıkartır. Bu yöntemle üretilen plankote haritaları, klasik yöntemlere göre bin kat daha fazla detay içerir. Ayrıca, kentsel dönüşümde yıkım öncesi binaların rölöve (mevcut durum) ölçümleri ve plankoteleri Lidar ile çıkartılarak hukuki arşiv oluşturulur. Adıyaman Belediyesi ve Çevre Şehircilik Müdürlüğü, büyük prestij projelerinde artık sıradan plankote yerine Lidar destekli 3 boyutlu yüzey modelleri talep etmektedir. Mimarlar bu 3D modeller (BIM - Yapı Bilgi Modellemesi) üzerinde çalışarak, binanın manzarası, güneş açısı ve rüzgar yönü gibi faktörleri çok daha net simüle edebilirler.
