Afyonkarahisar Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi

İster Afyonkarahisar Merkezde lüks bir konut sitesi, ister Sandıklı Harita Bürosu'da 5 yıldızlı bir termal kaplıca oteli, isterse İscehisar Harita Bürosu OSB'de devasa bir mermer işleme tesisi inşa edecek olun; mimari projelerin tasarımına başlanabilmesi ve Afyonkarahisar Belediyesi İmar Müdürlüğünden resmi "İnşaat Yapı Ruhsatı" alınabilmesi için zorunlu olan en temel mühendislik belgesi Plankote (Kotlu Kroki) ve Halihazır Harita'dır. Harita ve Kadastro Mühendisleri Odası (HKMO) onaylı harita mühendisleri tarafından hazırlanan bu topoğrafik haritalar olmadan, hiçbir mimar binayı arsanın içine doğru yerleştiremez ve temel kazısı (hafriyat) yapılamaz.

Afyonkarahisar'ın coğrafyası düz tarım ovalarından (Çobanlar Harita Bürosu, Bolvadin Harita Bürosu) ve volkanik sarp kayalıklardan (Karahisar Kalesi, Frig Vadisi) oluştuğu için, eğim (kot) farklılıkları inşaat maliyetlerini doğrudan etkiler. Plankote haritası sayesinde binanın su basman seviyesi, bodrum kat derinliği ve çevre istinat duvarı maliyetleri inşaat başlamadan milimetrik olarak bilgisayar ortamında hesaplanır.

1. Plankote Nedir ve Afyon İnşaat Sektöründe Neden Şarttır?

Plankote, tapu kütüğünde sınırları belli olan bir arsanın yeryüzündeki üç boyutlu fiziksel formunun (X, Y koordinatları ve Z deniz seviyesi yüksekliği) yüksek hassasiyetli uydu (GNSS) ve lazer (Total Station) cihazlarıyla ölçülerek kağıda veya CAD (.dwg) ortamına döküldüğü topoğrafik haritadır. Afyonkarahisar Merkez Harita Bürosu, Sandıklı, Dinar Harita Bürosu, Bolvadin ve tüm ilçe belediyeleri; mimari vaziyet planının, hafriyat kübaj hesabının ve zemin etüdü sondaj yerlerinin doğruluğunu teyit etmek amacıyla e-imzalı Plankote Krokisini yasal ruhsat evrakı olarak talep etmektedir. Plankotesi olmayan arsanın kazısına kepçe vurulması yasadışıdır.

2. Halihazır Harita (Geniş Alan Topoğrafyası) ve Kentsel Planlama

Plankote sadece ilgili parseli kapsarken; Halihazır Harita, o parselin çevresindeki mevcut yolları, komşu binaları, dereleri, ağaçları, elektrik direklerini ve altyapı rögar kapaklarını da barındıran daha geniş ölçekli (1/1000, 1/2000) bir kent haritasıdır. Afyonkarahisar'da yeni imar yollarının açılması, termal turizm koridorlarının (Ömer-Gecek havzası) planlanması, Organize Sanayi Bölgelerinin (OSB) genişletilmesi ve İller Bankası (İLBANK) destekli altyapı (kanalizasyon) projeleri için büyük ölçekli halihazır harita üretimi şarttır.

3. Afyonkarahisar'ın 18 İlçesinde Bölgesel Ölçüm ve Plankote Yöntemleri

Afyonkarahisar'ın zengin jeolojik çeşitliliği, harita mühendislerinin kullandığı ölçüm tekniklerini sahaya göre farklılaştırır:

• İscehisar İlçesi (Mermer Ocakları): Türkiye mermer ihracatının omurgası olan İscehisar'daki devasa açık hava mermer ocaklarında arazinin eğimi sürekli olarak (dinamik) değişir. Bu ocakların basamak (ayna) planlaması ve iş makinesi yollarının belirlenmesi için, geleneksel ölçüm yerine Lidar (3D Lazer Tarayıcı) ve İHA (Dron) fotogrametrisi ile aylık düzenli plankote güncellemeleri yapılır. Milyonlarca dolarlık mermer bloğu hesaplamaları bu plankoteler üzerinden yürütülür.
• Sandıklı ve İhsaniye Harita Bürosu (Gazlıgöl Termal Bölgesi): Termal suyun çıkarıldığı alanlarda, kaplıca otellerinin ve dev seraların birbirine olan uzaklığı ve kod farkları jeotermal suyun basılma basıncını etkiler. Bu yüzden termal havzalarda TUSAGA-Aktif ağına entegre, çok hassas santimetrik nivelman (Nivo) ve GNSS ölçümleri ile geniş alan plankoteleri üretilir.
• Afyonkarahisar Merkez (Uydukent, Erkmen): Gelişen modern konut projelerinde (villalar, siteler), zemin eğimine göre kademeli (teraslı) temel tasarımları yapılır. İstinat duvarlarının beton metrajları doğrudan harita mühendisinin hazırladığı sık noktalı plankote haritasından alınır.
• Bolvadin, Çay Harita Bürosu, Sultandağı Harita Bürosu ve Dinar: Düz tarım arazilerinin yoğun olduğu bu ilçelerde, modern tarım uygulamaları (lazerli tesviye), güneş enerjisi santralleri (GES) kurulumları ve tarımsal depo ruhsatları için hızlı ve geniş çaplı GPS ölçümleriyle plankote üretilir.

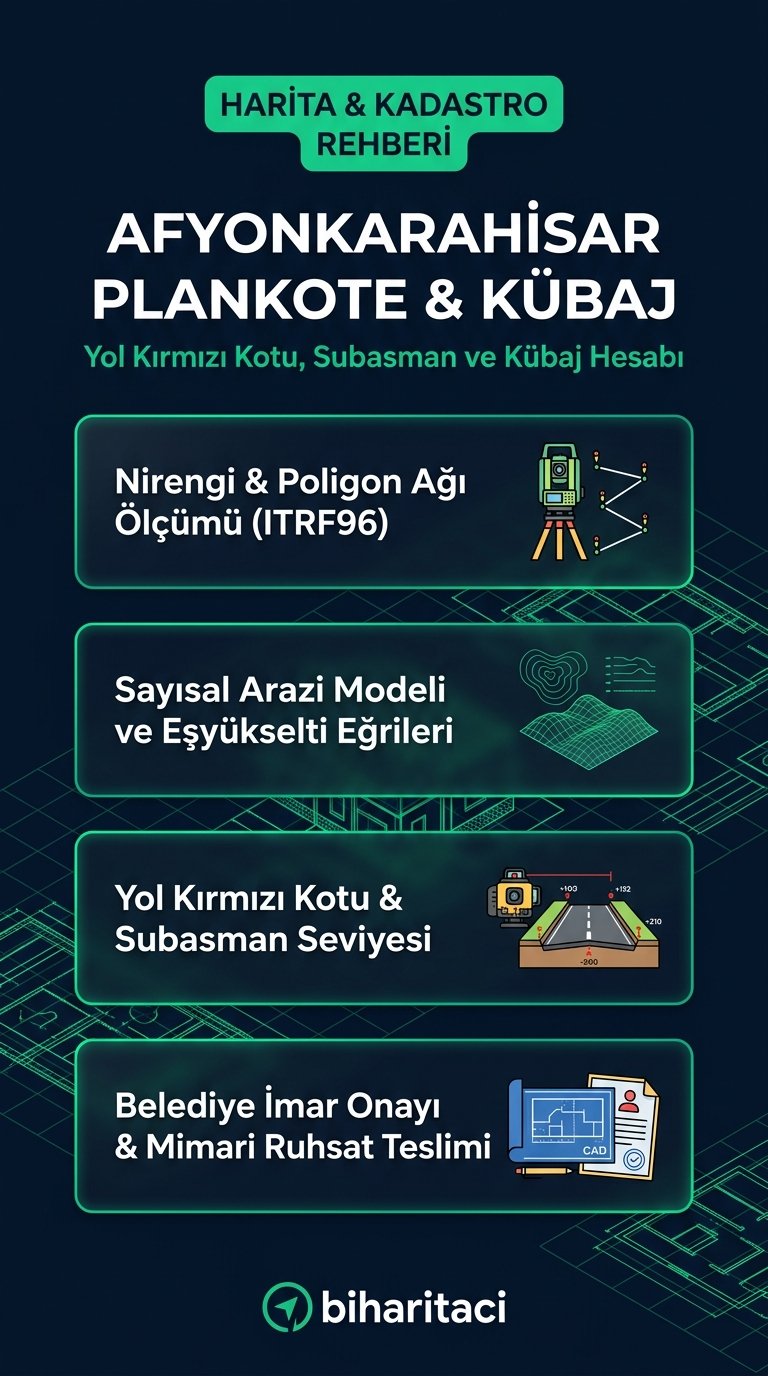

4. Plankote Haritası Adım Adım Nasıl Çizilir?

Afyonkarahisar'daki uzman harita bürolarının takip ettiği profesyonel mühendislik iş akışı şu şekildedir:

1. Topoğrafik Aletlerin Kurulumu (Saha Çalışması): Topoğraf ekipleri, şantiyeye RTK özellikli GNSS antenleri ve reflektörsüz okuma yapan Lazerli Total Station cihazları ile intikal eder. Arazinin ulusal ITRF/ED50 koordinat sistemindeki yerini bulmak için CORS uydularına bağlanılır. Arazinin tüm eğim kırılma noktaları, sınırları ve mevcut ağaç/direk detayları "okunarak" kaydedilir (Genellikle 500m2 arsa için 100-200 arası okuma yapılır).
2. Bilgisayar Ortamında 3D Modelleme (Büro Çalışması): Araziden alınan XYZ (Konum+Kot) dijital veri dosyası harita çizim programlarına (Netcad, AutoCAD Civil 3D) aktarılır. Noktalar arasında enterpolasyon yapılarak Eşyükselti Eğrileri (İzohipsler) oluşturulur ve arazinin Dijital Yüzey Modeli (TIN) ortaya çıkarılır.
3. Evrak Teslimi: Çizilen vaziyet, kesit ve profil paftaları Harita Mühendisi tarafından e-imza ile tasdik edilerek, mimari proje ekibine ve Afyonkarahisar Belediyesi İmar Müdürlüğü'ne sunulmak üzere teslim edilir.

5. İnşaat Öncesi Hayati Adım: Kübaj (Hafriyat) Hesabı

Afyonkarahisar'da bir müteahhit veya termal otel yatırımcısı inşaata başlarken kepçelerin ne kadar toprak kazacağını veya eğimli bir arsaya ne kadar dolgu toprak getirileceğini bilmek ister. Bu maliyet kalemine Kübaj (Hafriyat Hacim) Hesabı denir. Harita mühendisleri, arazinin kepçe girmeden önceki "Tabii Zemin Plankotesi" ile, kazı yapılıp bina temeline inildikten sonraki "Kazı/Temel Plankotesi"ni bilgisayarda 3 boyutlu olarak üst üste çakıştırır. İki yüzey arasındaki boşluğun hacmi (metreküp veya ton cinsinden) matematiksel olarak hesaplanır. Hafriyat (kazı) firmasına yapılacak milyonluk ödemelerin temel yasal ve bilimsel dayanağı harita mühendisinin kaşelediği bu kübaj raporudur.

6. Sıkça Sorulan Sorular (Afyonkarahisar Plankote)

Soru: Afyon'da inşaat yapacağım. Harita mühendisine TUS (Fenni Mesuliyet) taahhütnamesi vermek zorunlu mu?
Cevap: Evet. Afyonkarahisar Belediyesi ve Çevre Şehircilik Müdürlüğü, temel atılırken binanın doğru koordinata ve doğru temel kotuna (su basman yüksekliğine) oturtulduğunu denetlemek için, ruhsat aşamasında Harita Mühendisi Fenni Mesul (TUS) sözleşmesini zorunlu tutmaktadır. Mühendis, inşaatın temel aşamasında aplikasyon krokisini uygular ve devlete rapor verir.

Soru: Plankote fiyatları nasıl belirleniyor?
Cevap: Plankote maliyetleri HKMO'nun Afyon yöresel katsayısına, arazinin büyüklüğüne (örneğin 1 dönüm mü, 50 dönüm mü?), sahanın eğim/bitki örtüsü zorluğuna ve istenilen detayın sıkılığına göre harita mühendislik büroları tarafından hesaplanıp tekliflendirilmektedir.

Afyonkarahisar Merkez, İscehisar (Mermer OSB), Sandıklı, Dinar ve diğer ilçelerinizdeki fabrika, otel veya konut projeleriniz için plankote, kübaj ve haritacılık danışmanlığı hizmetlerini Afyonkarahisar Harita Mühendisleri rehberimizden en deneyimli firmalara ulaşarak alabilirsiniz.

7. Tarımsal Kalkınma (TKDK) ve IPARD Hibe Projelerinde Plankote Şartı

Afyonkarahisar; Dinar, Bolvadin, Çay ve Şuhut Harita Bürosu gibi ilçelerindeki devasa besi çiftlikleri, modern seralar, et entegre tesisleri ve soğuk hava depoları ile Türkiye'nin tarım merkezlerindendir. Yatırımcılar bu tesisleri kurmak için Tarım ve Kırsal Kalkınmayı Destekleme Kurumu (TKDK) ve IPARD fonlarından milyonlarca liralık Avrupa Birliği hibesi almaktadır. TKDK başvuru dosyasının en önemli ön şartlarından biri LİHKAB/SHKM onaylı Plankote Haritası ve Vaziyet Planıdır. TKDK mühendisleri, hibe edilecek çelik konstrüksiyon veya betonarme yapının (ahırın, deponun vb.) o arsaya sığıp sığmadığını, çevre yollara olan çekme mesafesini ve zemin eğiminden kaynaklı hafriyat (kazı) miktarının abartılıp abartılmadığını doğrudan plankote krokisinden denetler. Plankotesi hatalı veya eksik çizilen (örneğin dere yatağını göstermeyen) hiçbir proje hibe onayından geçemez.
