Ağrı Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi

İster Ağrı Merkezde kat karşılığı bir bina projesi, ister Doğubayazıt Harita Bürosu sınırında dev bir tır parkı ve antrepo, isterse Patnos Harita Bürosu ovasında bir fabrika inşa edecek olun; mimarın bilgisayar başına geçip tasarım yapabilmesi ve Ağrı Belediyesinden "İnşaat Ruhsatı" alınabilmesi için zorunlu olan 1 numaralı mühendislik belgesi Plankote (Kotlu Kroki) ve Halihazır Harita'dır. Harita ve Kadastro Mühendisleri Odası (HKMO) onaylı harita mühendisleri tarafından hazırlanan bu topoğrafik röntgen haritaları olmadan, hafriyat (kazı) işlemi başlatılamaz ve binanın temeli atılamaz.

Ağrı'nın arazi yapısı, geniş düzlükler ile 5.137 metrelik Ağrı Dağı gibi devasa yükseltiler arasında gidip gelen, şiddetli kış şartlarının topoğrafyayı şekillendirdiği bir yapıdadır. Eğim (kot) farklılıklarının doğru ölçülmesi, binanın kışın su baskınlarından korunmasını (su basman kotunu), istinat duvarlarının yüksekliğini ve temel hafriyat maliyetlerini doğrudan belirler.

1. Plankote Nedir ve Ağrı İnşaat Sektöründe Neden Zorunludur?

Plankote, sınırları tapu dairesinde belli olan bir arsanın yeryüzündeki fiziksel formunun, eğiminin (X, Y koordinatları ve Z deniz seviyesi yüksekliği) lazerli Total Station ve RTK-GNSS uydu cihazlarıyla ölçülerek oluşturulan 3 boyutlu sayısal haritasıdır. Ağrı Merkez Harita Bürosu, Doğubayazıt, Patnos, Eleşkirt Harita Bürosu ve tüm ilçe belediyeleri; mimari vaziyet planının, hafriyat kübaj (hacim) hesabının ve zemin etüdü sondaj yerlerinin doğruluğunu teknik olarak denetlemek için e-imzalı Plankote Haritasını yapı ruhsat dosyasının ayrılmaz bir parçası olarak talep etmektedir.

2. Halihazır Harita ve Kentsel / Ticari Planlama

Plankote tek bir arsayı hedeflerken, Halihazır Harita o arsayı çevreleyen yolları, kaldırımları, dereleri, komşu binaları ve altyapı rögar kapaklarını (şehrin o anki mevcut durumunu) içeren daha geniş çaplı kent haritasıdır (1/1000 veya 1/2000 ölçekli). Ağrı'da yeni kentsel dönüşüm alanlarının (Fırat Mahallesi), Doğubayazıt'taki yeni sınır ticaret merkezlerinin (Gürbulak) ve Patnos'taki yeni imar bulvarlarının planlanması (çizilmesi) sadece güncel Halihazır Haritalar altlık alınarak yapılabilir.

3. Ağrı'nın İlçelerinde Özelleşmiş Plankote Ölçüm Yöntemleri

Ağrı'nın soğuk iklimi ve jeolojik yapısı, harita mühendislerinin ölçüm metodolojisini de etkilemektedir:

• Doğubayazıt (Gürbulak Lojistik ve İshak Paşa Turizmi): Sınır kapısı yolundaki dev tır garajı ve lojistik depo arazilerinde, geniş alanlara yayılan ve yüzlerce dönümü bulan arazilerin plankotesi dron (İHA) fotogrametrisi ve GNSS ile hızlıca çıkarılır. Ayrıca, tarihi İshak Paşa Sarayı çevresindeki sarp ve eğimli arazilerde butik otel veya turistik tesis yapılacaksa, çok sık noktalı (her 2 metrede bir) lazer plankote okuması yapılarak istinat duvarı tasarımları için altlık sağlanır.
• Ağrı Merkez (Kentsel Dönüşüm): Eski binaların yıkılıp yerine lüks sitelerin yapıldığı merkez mahallelerde, bitişik komşu binaların temellerine zarar vermemek için (derin kazılarda), mevcut komşu binaların kotlarını ve konumlarını hassas Total Station cihazlarıyla ölçerek kentsel dönüşüm plankoteleri hazırlanır.
• Patnos, Eleşkirt ve Tutak Harita Bürosu (Tarım ve Enerji Tesisleri): Düz meralarda kurulan güneş enerjisi santralleri (GES) veya TKDK (IPARD) hibe destekli modern et entegre (hayvancılık) tesislerinin projeleri için, dev tarla yüzeyleri yüksek teknoloji GPS ile taranarak plankote ve drenaj haritaları (yağmur suyunun akış yönü) üretilir.
• Diyadin Harita Bürosu (Jeotermal Tesisler): Jeotermal kaynak zengini olan Diyadin'de, termal havuzların ve dev sera komplekslerinin inşasında, sıcak suyun eğimle (cazibeyle) borulardan akışını sağlamak için çok yüksek hassasiyetli geometrik nivelman (Nivo cihazı) kullanılarak santimetrik plankote ölçümleri yapılır.

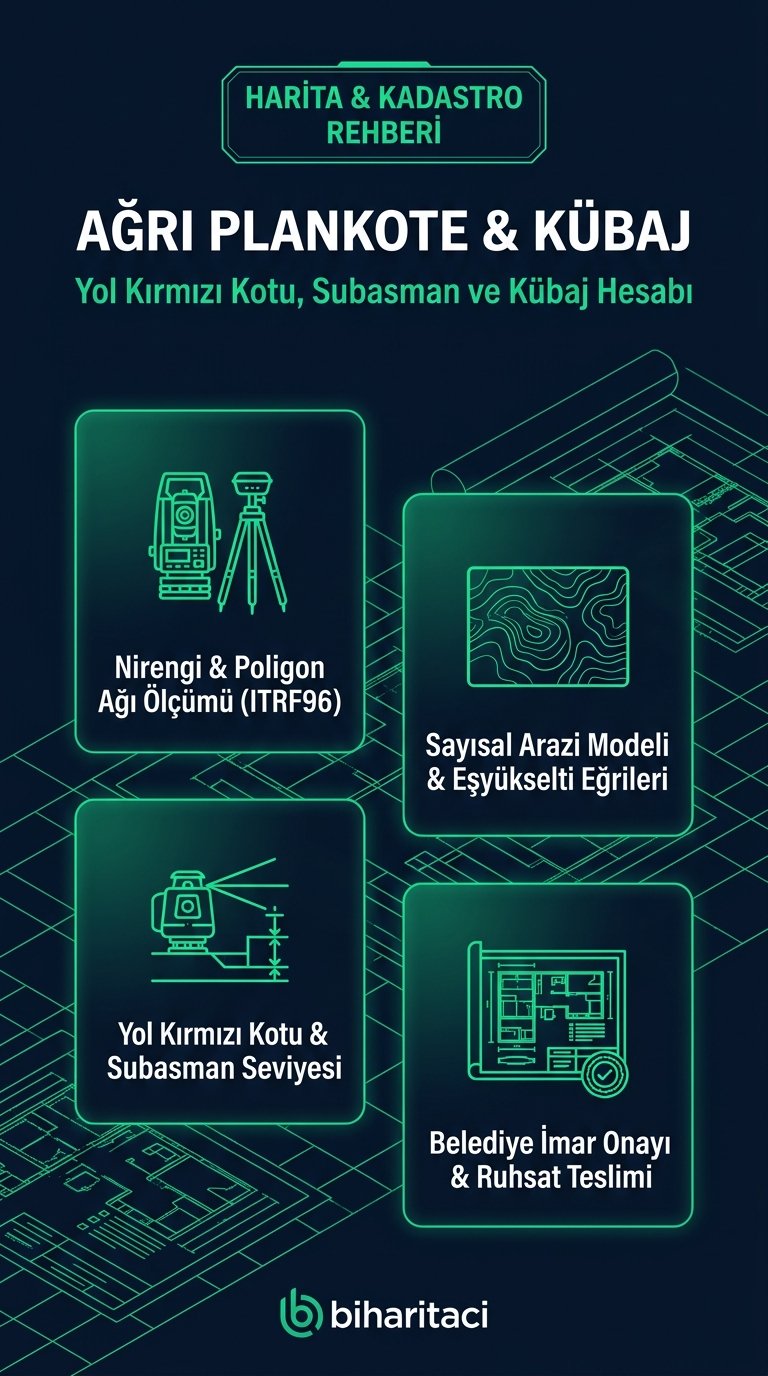

4. Plankote Haritası Adım Adım Nasıl Üretilir?

Ağrı'da lisanslı harita bürolarının uyguladığı teknik iş akışı şu şekildedir:

1. Saha Ölçüm (Topoğrafik) Çalışması: Harita mühendisi liderliğindeki ekip, Ağrı'daki şantiyeye TUSAGA-Aktif uyumlu RTK-GNSS antenleri ile gider. Arsanın ITRF/ED50 referanslı koordinatları uydudan tespit edilir. Arazinin engebelerine göre belli aralıklarla (grid) yüzlerce koordinat ve deniz seviyesi (Z) yüksekliği kaydedilir.
2. Büroda CAD ve 3D Modelleme: Araziden toplanan veri cihazdan bilgisayara (Netcad, Civil 3D) atılır. Noktalar birleştirilerek eşyükselti eğrileri (izohips) çizilir ve arazinin Üç Boyutlu Dijital Arazi Modeli (DTM) oluşturulur.
3. Resmi Tasdik ve Teslim: Çizilen vaziyet planı, plankote paftaları ve kesitler harita mühendisi tarafından mühürlenip ıslak/elektronik imza ile ruhsat başvurusunda kullanılmak üzere mimari proje grubuna teslim edilir.

5. Milyonluk Tasarruf Sağlayan Adım: Kübaj (Hafriyat) Hesabı

Ağrı'da inşaat mevsimi kısadır ve hafriyat (kazı/dolgu) maliyetleri (akaryakıt, kepçe kiralama) çok yüksektir. İnşaata başlamadan önce arsanın eğiminden dolayı ne kadar metreküp toprak kazılacağını veya dışarıdan ne kadar toprak (dolgu) getirileceğini gösteren matematiksel rapora Kübaj Hesabı denir. Harita mühendisleri, arazinin ilk halinin plankotesi ile bina temelinin ineceği kot plankotesini yazılımda 3 boyutlu üst üste koyar. Aradaki hacim farkı tam metreküp olarak hesaplanır ve müteahhidin hafriyat şirketine ödeyeceği (veya fatura edeceği) rakamın bilimsel kanıtı (metrajı) oluşur.

6. TKDK, IPARD ve Tarım Hibe Projelerinde Plankote Şartı

Ağrı, devletin tarımsal kalkınma yardımlarından (TKDK/IPARD) en çok faydalanan illerdendir. Bir yatırımcı Patnos'ta 10 milyon liralık bir besi çiftliği hibesine başvurduğunda, kurumun istediği ilk dosya LİHKAB/SHKM onaylı Plankotedir. Tarım Bakanlığı mühendisleri, hibe verilecek olan ahırın veya deponun arsaya sığıp sığmadığını, çevre yollara tecavüz edip etmediğini sadece plankote krokisi üzerinden denetler. Eksik çizilmiş bir plankote, milyonluk hibe projenizin reddedilmesine sebep olur.

7. Sıkça Sorulan Sorular (Ağrı Plankote)

Soru: Ağrı'da inşaatıma başlarken Harita Mühendisiyle Fenni Mesul (TUS) sözleşmesi yapmak zorunlu mu?
Cevap: Kesinlikle zorunlu. Ağrı Belediyesi İmar Müdürlüğü, kepçe temel kazarken binanın doğru koordinata ve yoldan doğru mesafede oturtulduğunu garanti altına almak için ruhsat öncesi Harita Mühendisi Fenni Mesuliyet taahhüdü (TUS) talep eder.

Soru: Sadece cep telefonu uygulamasıyla arsa eğimimi ölçüp mimara versem olmaz mı?
Cevap: Akıllı telefonların GPS hassasiyeti Ağrı şartlarında (atmosferik sapmalarla) metrelerce hatalıdır ve yasal geçerliliği sıfırdır. Hatalı eğimle çizilen mimari proje belediyeden döner ve tüm mimari çizim paranız boşa gider.

Ağrı Merkez, Doğubayazıt, Patnos, Diyadin ve diğer ilçelerinizdeki lojistik tesis, otel veya konut projeleriniz için plankote, kübaj ve TUS hizmetlerini Ağrı Harita Mühendisleri rehberimizden en deneyimli firmalara ulaşarak garantili şekilde alabilirsiniz.

8. Organize Hayvancılık (Tarıma Dayalı İhtisas OSB) Plankoteleri

Ağrı ekonomisini şahlandırması beklenen Tarıma Dayalı İhtisas (Besi) Organize Sanayi Bölgelerinde (Diyadin Sera OSB, Merkez Besi OSB), yatırımcılara tahsis edilen devasa sanayi parsellerinin hafriyat işlemleri öncesinde plankote alınması kritik bir adımdır. Ahırların gübre yönetim sistemleri (sıyırıcılar), biyogaz tesisine giden atık kanalları ve sıvı gübre havuzları, arazinin doğal eğimi (cazibesi) kullanılarak tasarlanır. Suyun ve atığın pompaya gerek kalmadan kendiliğinden akması için, harita mühendisinin hazırlayacağı plankote haritasında "sıfır hatası" olması gerekir. Yanlış bir kot okuması (Z değeri), atık sisteminin ters eğimde kalmasına, milyonlarca liralık tesisin kokudan ve atıktan kullanılamaz hale gelmesine sebep olur. Plankote bu yüzden basit bir harita değil, projenin mühendislik beynidir.
