Antalya son yıllarda sadece otellerin değil, Türkiye'nin ve Avrupa'nın en lüks müstakil villa projelerinin merkez üssü haline gelmiştir. Döşemealtı Harita Bürosu'nın (Yeşilbayır, Yeniköy, Düzlerçamı) ferah vadilerindeki geniş bahçeli akıllı villalarından; Kaş Harita Bürosu ve Kalkan'ın sarp kayalık yamaçlarında Akdeniz'e bakan sonsuzluk havuzlu falez konutlarına kadar her seçkin projenin temelinde yetkili bir Antalya inşaat ve villa harita mühendisi imzası bulunur.
Eğimli arazide plankote haritası nasıl çıkarılır? Kayalık zeminlerde kazı ve dolgu (kübaj) hesabı nasıl yapılır? Subasman kotu (+1.00m veya ±0.00) belirlenirken düşülen tuzaklar nelerdir? Döşemealtı ve Kaş belediyeleri subasman vizesi şartları nelerdir? Bu teknik rehberde müteahhitlerin, mimarların ve villa sahiplerinin dikkat etmesi gereken adımları inceliyoruz.
Eğimli Yamaç Villa Şantiyelerinde 3D Plankote Haritasının Rolü

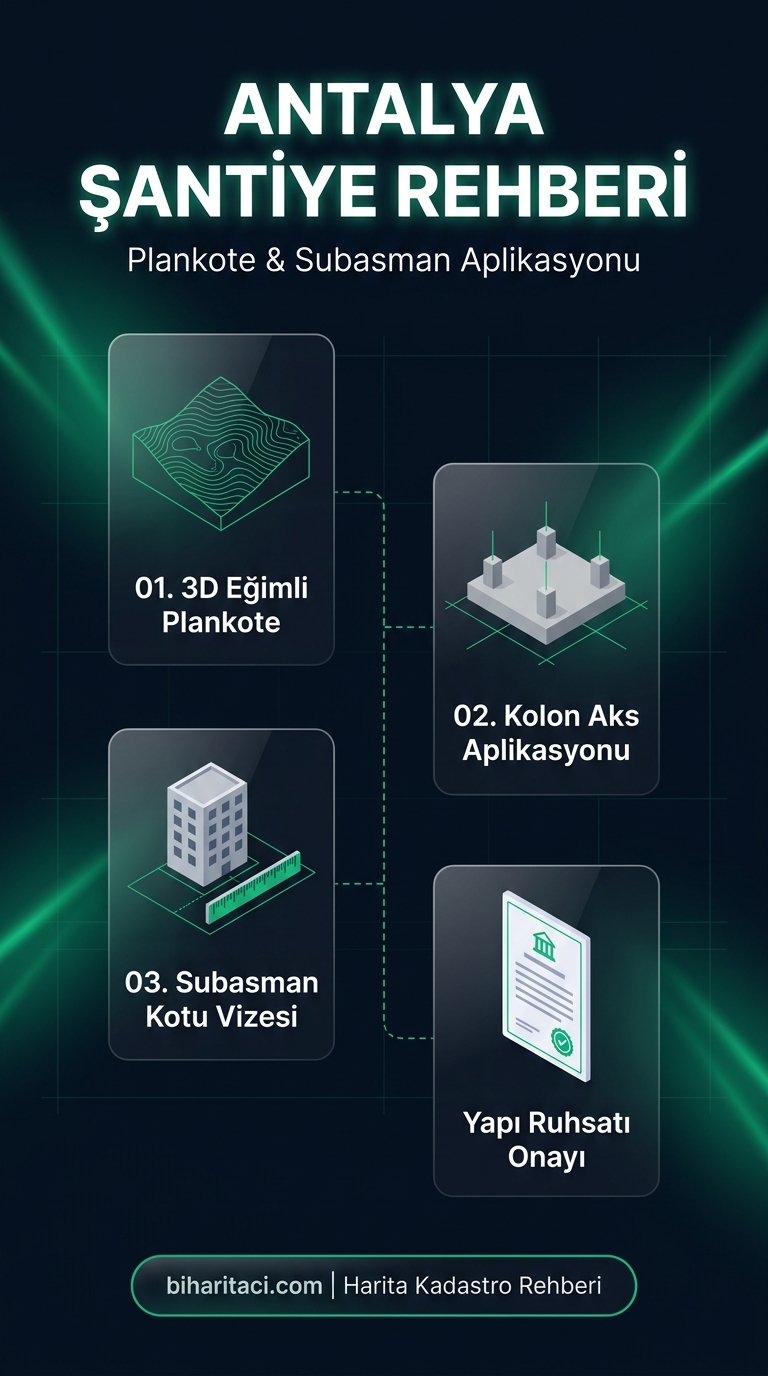

📌 Mühendislik & Saha Notu: Yukarıdaki akış şemasını ve infografiği saha çalışmalarınızda veya arşivinizde kullanmak üzere Pinterest panonuza kaydedebilir veya yüksek çözünürlükte görüntüleyebilirsiniz.
Kaş, Kalkan veya Konyaaltı Harita Bürosu yamaçlarında arsa satın alan bir mimarın düz bir kağıt üzerinde proje çizmesi intihardır. Arazinin kot farkı 10-15 metreye varabilmektedir. Antalya Harita Mühendisi tarafından hazırlanan 3 boyutlu sayısal plankote haritası projeye şu hayati katkıları sağlar:
- Kademeli Temel Tasarımı: Eğimli arazide binanın hangi noktasının zemine gömüleceğini, hangi cephesinin açığa çıkarak deniz manzarası kazanacağını belirler.
- Hassas Kazı-Dolgu Kübaj Hesabı: Antalya'nın sert kalker kayalık yapısında kırıcı dozer ve kompresör çalıştırmak saatlik binlerce liralık maliyettir. Plankote ile kazılacak kaya hacmi (m³) metreküpü metreküpüne hesaplanır; müteahhit gereksiz hafriyat ödemelerinden kurtulur.
- İstinat Duvarı ve Havuz Kotu: Sonsuzluk havuzunun (infinity pool) deniz ufkunu kesintisiz görmesi için taşma savağının kotu harita mühendisi nivosu ile milimetrik ayarlanır.
Subasman Kotu Vizesi Nedir ve Neden Hayatidir?
Subasman; yapının zemin kat taban betonunun oturduğu kot seviyesidir. Antalya Büyükşehir Belediyesi İmar Yönetmeliği gereğince binalar kotunu yolun bordür seviyesinden (±0.00) alır ve su basman kotu genellikle yoldan +0.50 m ila +1.20 m yukarıda konuşlandırılır.
| Şantiye Aşaması | Harita Mühendisinin Yaptığı İşlem | Onay Merci & Yasal Sonuç |
|---|---|---|
| Ruhsat Öncesi | Arazi plankotesi, hâlihazır harita ve ağaç rölevesi | Mimari projenin belediyece onaylanması için ön şarttır |
| Hafriyat Sonrası | Grobeton üzerine kolon ve perde aks aplikasyonu | Statik kolon kaymalarını ve inşaat hatasını sıfırlar |
| Subasman Seviyesi | Temel kotunun ve çekme mesafelerinin lazerle ölçümü | Belediye İmar Müdürlüğü Subasman Vizesi düzenler |
| Bina Bitişi | Yapı aplikasyon projesi ve bağımsız bölüm krokisi | Yapı Kullanma İzin Belgesi (İskan) ve Kat Mülkiyeti |
Eğer bir şantiyede harita mühendisi olmadan subasman betonu dökülürse ve bina projeden 15 santimetre bile yola ya da komşu parsele tecavüz ederse, belediye yapı tatil zaptı tutarak inşaatı mühürler. Subasman vizesi alınmayan binaların üst katlarına beton dökülmesi kanunen yasaktır.
Döşemealtı ve Kaş Villa Şantiyelerinde Karşılaşılan 3 Büyük Hata
- Aks Kayması Sebebiyle Havuzun Komşuya Taşması: Çelik şerit metreyle yapılan kabataslak ölçümlerde bahçe duvarı veya havuz savakları komşu villa parseline taşmakta, sonradan yüz binlerce liralık yıkım masrafı doğmaktadır.
- Yanlış Yol Kotu Referansı: Ham yollarda henüz asfalt veya tretuvar yapılmadığı için yol kotu tahmin edilemez. Harita mühendisi belediye fen işleri kırmızı kot paftasını alarak gelecekteki yol seviyesini baz almalıdır; aksi halde yol yapıldığında villa çukurda kalır veya yukarıda uçar.
- İstinat Duvarı Deplasman Ölçümü Eksikliği: Yüksek yamaçlarda inşa edilen 6-8 metrelik taş ve betonarme istinat duvarları arkadaki toprak yüküyle kayabilir. Harita mühendislerinin düzenli periyotlarla Total Station ile okuma yaparak duvar deplasmanını (milimetrik hareketini) izlemesi gerekir.
