Avcılar Tahtakale ve Ispartakule Rezidans Projelerinde Eğimli Topoğrafya Plankotesi, Fore Kazık Aplikasyonu ve Kübaj

İstanbul’un batı aksında gayrimenkul ve altyapı gelişiminin en dinamik merkezlerinden biri olan Avcılar ilçesi; özellikle Ispartakule, Tahtakale, Firuzköy, Yeşilkent ve Cihangir gibi mahalleleriyle devasa bir yapılaşma sürecine ev sahipliği yapmaktadır. Küçükçekmece Gölü’nün kuzey ve batı havzasına açılan vadiler, TEM Otoyolu ve Kuzey Marmara Otoyolu bağlantı koridorları ile birleştiğinde, bölgede çok katlı lüks rezidans projeleri, modern konut siteleri ve karma ticari yapılar hızla yükselmektedir. Ancak bu yoğun kentsel gelişim, beraberinde son derece hassas jeodezik ve geoteknik mühendislik sorumluluklarını getirmektedir.

Bölgenin morfolojik yapısı incelendiğinde; dik yamaçlara sahip vadi tabanları, heterojen killi zemin tabakaları, yüksek yeraltı suyu seviyeleri ve göl havzasına doğru yönelen şev hareketleri dikkat çeker. Bu tür karmaşık topoğrafik ve jeolojik sahalarda inşa edilecek yüksek katlı binaların güvenliği, doğrudan şantiye jeodezisinin doğruluğuna bağlıdır. Araziye ilk adımın atıldığı halihazır tabii zemin plankotesinden başlayarak, 3 boyutlu Sayısal Arazi Modellerinin (DTM) oluşturulması, milyonlarca metreküplük hafriyat kazı-dolgu kübajlarının hesaplanması, derin temellerin temel taşı olan fore kazık ve iksa ankrajlarının milimetrik aplikasyonu ve nihayetinde mikrotriyaj ağlarıyla yürütülen deformasyon izleme süreçleri, projenin yapısal bütünlüğünü teminat altına alır.

Ispartakule ve Tahtakale Havzasının Topoğrafik ve Jeoteknik Dinamikleri

Avcılar’ın kuzey kesimini oluşturan Ispartakule ve Tahtakale mevkileri, tipik Trakya Formasyonu örtü tabakaları ile Küçükçekmece Lagün Havzası’nın killi, marnlı ve siltli alüvyon ardalanmalarından meydana gelir. Vadi yamaçlarında eğim oranlarının yüzde 25 ila 40 seviyelerine ulaştığı parsellerde, zemin taşıma gücünün değişkenliği ve şev kayması riskleri geoteknik projeleri zorunlu kılmaktadır. Benzer jeolojik riskler, Firuzköy yamaçlarında ve Yeşilkent’in dere yatağına bakan kısımlarında da görülmektedir.

Bu dik eğimli topoğrafyada hayata geçirilen çok katlı kuleler, çok katlı bodrum gereksinimleri nedeniyle 15 ila 35 metre derinliğe inen devasa temel kazılarını zorunlu hale getirmektedir. Derin kazı çukurlarının stabilitesini korumak, yandaki komşu parsellerin, kamu yollarının ve yüksek gerilim/ulaşım altyapılarının güvenliğini sağlamak amacıyla iksa sistemleri (fore kazık, mini kazık, diyafram duvar, zemin çivisi ve öngermeli ankrajlar) projelendirilir. Bu sistemlerin hatasız bir şekilde hayata geçirilmesi ise doğrudan harita ve kadastro mühendislerinin sahada gerçekleştirdiği yüksek hassasiyetli ölçüm ve aplikasyon çalışmalarına dayanır.

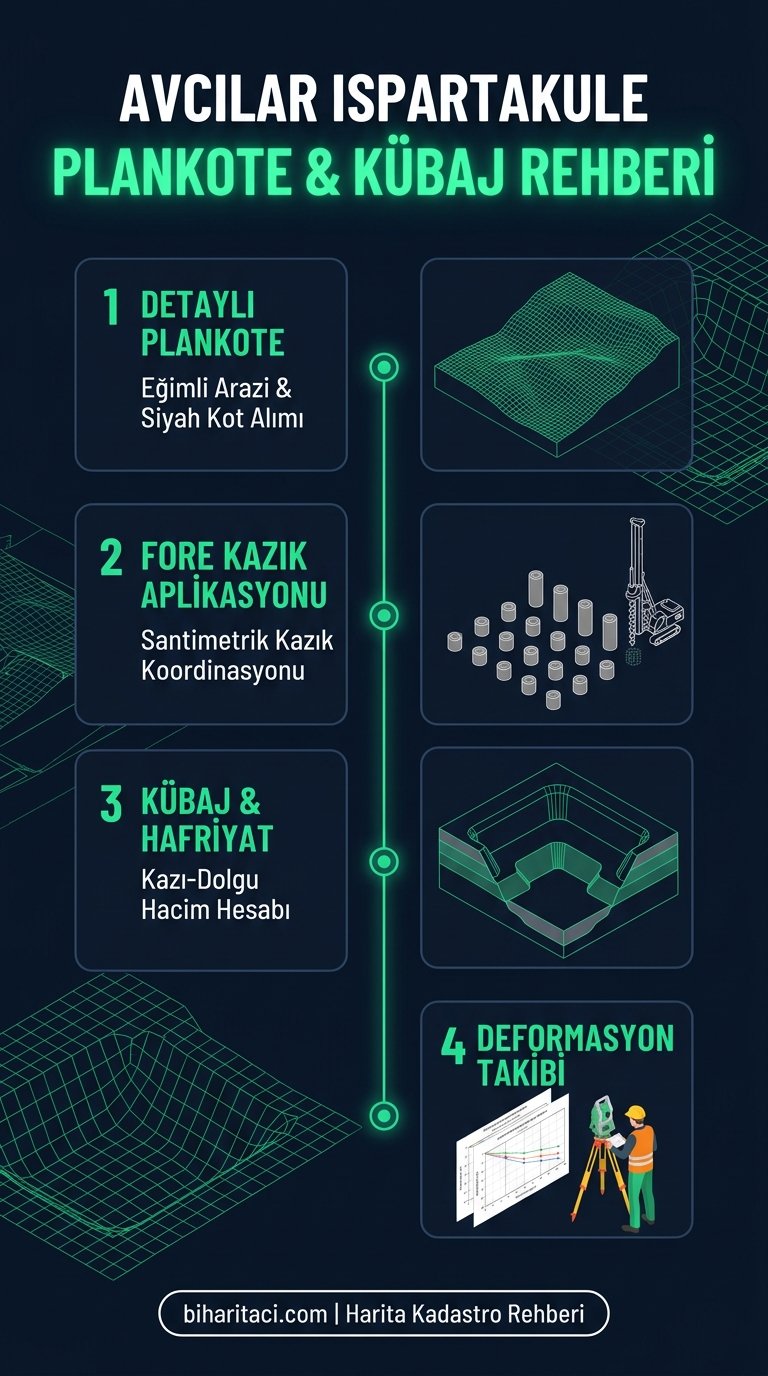

Eğimli Arazide Tabii Zemin Plankotesi ve 3D Sayısal Arazi Modeli (DTM) Üretimi

Herhangi bir hafriyat veya inşaat faaliyetine başlamadan önce yapılması gereken ilk ve en kritik jeodezik işlem, sahanın mevcut halihazır durumunu gösteren Tabii Zemin Plankotesidir. Tahtakale ve Ispartakule gibi dik meyilli arazilerde, klasik seyrek nokta alımları arazinin gerçek geometrisini yansıtmakta yetersiz kalır.

Yetkili harita mühendisleri tarafından yürütülen modern plankote çalışmalarında aşağıdaki teknik süreçler izlenir:

• Jeodezik Ağ Tesisi: Proje sahasının etrafında, TUSAGA-Aktif (CORS-TR) ağına bağlı, GNSS alıcıları ve yüksek presizyonlu elektronik total station cihazları ile dengelenmiş poligon ve nirengi kontrol noktaları tesis edilir.
• Sıklaştırılmış Detay Alımı: Yamaçlardaki şev üstü, şev dibi, kademeler, tabi su yolları, istinat duvarları ve mevcut altyapı tesisleri tek tek taranır. Eğim değişim çizgileri (breaklines) hassas biçimde kodlanarak harita yazılımlarına aktarılır.
• LiDAR ve İHA Hibrit Yöntemleri: Geniş ve erişimi güç dik yamaçlarda, RTK modüllü İnsansız Hava Araçları (İHA) ve fotogrametrik uçuşlar veya karasal lazer tarayıcılar (TLS) kullanılarak santimetrik nokta bulutları elde edilir.
• DTM ve TIN Yüzey Analizi: Toplanan milyonlarca nokta, Triangulated Irregular Network (TIN - Düzensiz Üçgen Ağı) ve Sayısal Arazi Modeli (DTM) formatına dönüştürülür. Bu model, mimarlar ve geoteknik mühendisleri için kazı derinliklerinin, istinat kotlarının ve yol bağlantılarının tasarlanmasında temel referans kabul edilir.

Hafriyat Kazı-Dolgu Kübaj Hesaplarında Prizma Yöntemi ve Hakediş Güvenliği

Mega rezidans projelerinde maliyet yönetiminin en önemli kalemlerinden biri hafriyat ve nakliye giderleridir. Ispartakule ve Tahtakale’de eğimli yamaçlardan çıkarılan on binlerce kamyonluk kazı malzemesinin metrajı, müteahhitler, hafriyat taşeronları ve yapı denetim kuruluşları arasında ciddi bir finansal kontrol noktasıdır.

Geleneksel karelaj (grid) veya profil kesitleri üzerinden yapılan hacim hesapları, yüksek eğimli ve kırıklı topoğrafyalarda ciddi hata payları barındırır. Bu nedenle harita mühendisliğinde uluslararası standart kabul edilen "TIN to TIN" (Yüzeyden Yüze Projeksiyonlu Prizma Yöntemi) kullanılır. Bu yöntemde kazı öncesi alınan Tabii Zemin DTM modeli ile kazı sonrasında alınan Kazı Tabanı DTM modeli üst üste bindirilir. İki yüzey arasında oluşan yüz binlerce mikro prizmanın hacmi diferansiyel olarak entegre edilerek net kazı ve dolgu kübajı milimetrik hassasiyetle hesaplanır.

Ayrıca bölgenin killi ve marnlı yapısından ötürü kazı esnasında zeminin kabarma katsayısı (swell factor) ve dolgu alanlarındaki sıkışma faktörü (shrinkage factor) de harita mühendisinin hazırladığı kübaj raporlarında geoteknik verilerle desteklenerek resmi hakedişlere esas teşkil eder.

Derin Temel Kazılarında Fore Kazık, Mini Kazık ve İksa Ankraj Aplikasyonu

Avcılar Tahtakale ve Ispartakule aksındaki yüksek katlı rezidansların temelleri, radye jeneral temel sistemi altında yüzlerce fore kazık ile derin sağlam zemin katmanlarına ankre edilmektedir. Kazıkların projedeki koordinatlarından sapması, taşıyıcı sistemin eksenel yük dengesini bozar ve telafisi imkansız statik riskler doğurur.

Harita mühendisleri, şantiye ortamında fore kazık ve iksa aplikasyonunu şu hassas adımlarla yönetir:

1. Merkez Harita Bürosu Koordinat Aplikasyonu: Her bir fore kazığın merkez noktası (X, Y koordinatları), 1 saniye açı okuma hassasiyetine sahip robotik total station cihazları ile çakılır ve zemin çelik çivilerle işaretlenir. İzin verilen yatay kaçıklık toleransı genellikle maksimum ±20 mm ile sınırlıdır.
2. Kılavuz Boru (Casing) Düşeylik Kontrolü: Kazık makinesi (fore kazık rigi) yerleştiğinde muhafaza borusunun düşeylik sapması, iki farklı dik yönden elektronik nivo ve teodolit okumaları ile kontrol edilerek şakülden kaçma önlenir.
3. Kazık Başı ve Kırım Kotları: Kazık betonu döküldükten sonra başlık kirişinin oturacağı nihai tasarım kotu (Z kotu) hassas geometrik nivelman ile işaretlenir; fazla betonun kırım kotu sahada netleştirilir.
4. Öngermeli Ankraj ve Zemin Çivisi Aplikasyonu: İksa perdesine açılacak ankraj delgilerinin X, Y, Z başlangıç koordinatları, yatay delgi açısı ve düşey eğim açıları harita ekibi tarafından cihazla yönlendirilerek uygulanır.

Mikrotriyaj Prizma Okumaları ile İstinat ve İksa Deformasyon İzleme

Küçükçekmece Gölü kuzey yamaçlarındaki derin çukurlarda en büyük tehlike, kazı ilerledikçe iksa duvarının veya gerisindeki zemin kütlesinin hareket etmesidir. Komşu yapıların, Yeşilkent ve Firuzköy bağlantı yollarının veya şantiye içerisindeki personelin güvenliği için "Geodezik Deformasyon İzleme (Deformation Monitoring)" hayati bir zorunluluktur.

Deformasyon izleme metodolojisi şu aşamalardan oluşur:

• Kararlı Referans Pilyeleri (Mikrotriyaj Ağı): Kazı çukurunun etki alanı dışında, kayma dairesinin ötesinde anakaya üzerine derin temelli kararlı pilyeler (sabit beton kolonlar) inşa edilir. Bu pilyeler periyodik olarak kendi aralarında mikrotriyaj ölçümleriyle dengelenir.
• İzleme Prizmalarının Montajı: Fore kazık başlık kirişlerine, püskürtme beton yüzeylerine ve çevre binaların kritik kolonlarına yüksek yansıtıcılı mini prizmalar sabitlenir.
• Periyodik ve Otomatik Ölçümler: Motorize robotik total station sistemleri (AMTS) ile belirlenen periyotlarda (günlük, haftalık veya kritik kazı aşamalarında anlık) prizma okumaları gerçekleştirilir.
• Vektörel Deplasman Analizi: Ölçülen koordinatlar başlangıç sıfır (0) okumasıyla karşılaştırılarak dX, dY, dZ eksenlerindeki milimetrik deplasman vektörleri hesaplanır. Geoteknik inklinometre (derinlik boyunca yatay yer değiştirme) verileriyle geodezik prizma verileri korele edilir.
• Erken Uyarı Eşik Değerleri: Hareket miktarı sarı (dikkat) veya kırmızı (acil durdurma) sınır değerlerine ulaştığında şantiye yönetimi derhal uyarılarak ilave ankraj ve payanda tedbirleri alınır.

Subasman Kotu Tespiti, Mimari Proje Uyumu ve Harita TUS Süreci

Eğimli arazilerde karşılaşılan bir diğer önemli teknik konu, binanın ±0.00 giriş kotunun (subasman kotu) imar mevzuatına ve onaylı mimari projeye uygun olarak belirlenmesidir. 3194 sayılı İmar Kanunu ve Planlı Alanlar İmar Yönetmeliği gereğince, kademeli yollarda veya yüksek eğimli parsellerde subasman kotunun tabii zeminden mi yoksa yolun tretuvar kotundan mı alınacağı Avcılar Belediyesi İmar Müdürlüğü onaylı imar çapı ve yol kotu tutanağı ile belirlenir.

Harita ve Kadastro Mühendisleri Odası (HKMO) tescilli Serbest Harita ve Kadastro Mühendislik Müşavirlik Büroları (SHKMMB) tarafından yürütülen Harita TUS (Teknik Uygulama Sorumluluğu) kapsamında;

1. Parsel köşe sınırlarının kadastral LİHKAB aplikasyon krokisine göre sahada doğrulanması,
2. Binanın mimari vaziyet planındaki çekme mesafelerinin (ön, yan ve arka bahçe mesafeleri) zemine çakılması,
3. Temel taban kotu ve subasman üst kotunun geometrik nivelman ile hassas olarak verilmesi,
4. Temel vizesi ve subasman vizesi aşamalarında belediye fen işleri ve yapı denetim heyetine yasal teknik raporların sunulması sağlanır.

Yanlış verilen bir subasman kotu, binanın kat fazlalığı veya yükseklik aşımı nedeniyle iskan alamamasına, hatta yıkım veya ağır para cezalarına maruz kalmasına yol açabilmektedir. Bu nedenle Avcılar’ın zorlu topoğrafyasında yetkili ve deneyimli harita mühendisleri ile çalışmak projenin yasal geleceğini güvenceye alır.

Avcılar'da Güvenli İnşaat ve Şantiye Jeodezisi İçin BiHaritacı Güvencesi

Ispartakule, Tahtakale, Firuzköy, Yeşilkent ve Cihangir başta olmak üzere Avcılar’ın tüm mahallelerinde gerçekleştirilecek rezidans, konut, ticari yapı ve kentsel dönüşüm projelerinde; plankote, kübaj, kazık aplikasyonu, iksa deformasyon takibi ve subasman kotu belirleme işlemleri en yüksek mühendislik titizliğiyle yürütülmelidir.

Şantiyenizde sıfır hata toleransı, yasal mevzuata tam uyumluluk ve bağımsız denetim güveni sağlamak için BiHaritacı.com üzerinden Avcılar bölgesinde hizmet veren, HKMO tescilli, son teknoloji GNSS, robotik total station ve lazer tarayıcı ekipmanlarına sahip yetkili harita mühendislik bürolarına anında ulaşabilir, projeleriniz için profesyonel teklif alabilirsiniz.
