Avcılar Kıyı Bandı ve Eğimli Arazilerde Zemin Sıvılaşması, Plankote ve Derin Kazı İksa Ölçümleri

Avcılar Harita Bürosu Kıyı Bandı ve Eğimli Arazilerde Zemin Sıvılaşması, Plankote ve Derin Kazı İksa Ölçümleri

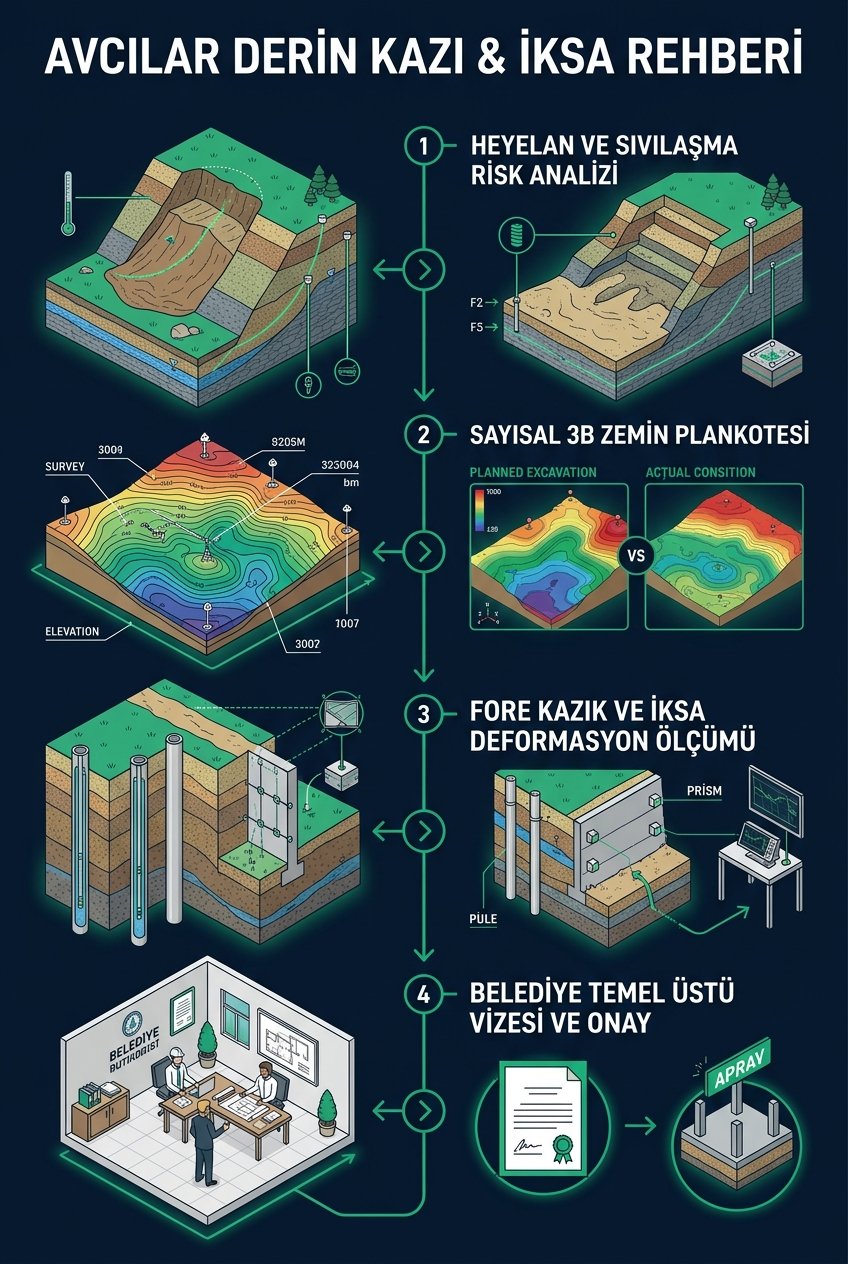

TEKNİK SÜREÇ İNFOGRAFİĞİ & REHBER

Pinterest'e Kaydet

📌 Mühendislik & Saha Notu: Yukarıdaki akış şemasını ve infografiği saha çalışmalarınızda veya arşivinizde kullanmak üzere Pinterest panonuza kaydedebilir veya yüksek çözünürlükte görüntüleyebilirsiniz.

Giriş ve Bölgesel Mühendislik Dinamikleri

Avcılar; Denizköşkler, Ambarlı, Cihangir, Gümüşpala, Merkez, Mustafa Kemal Paşa, Firuzköy, Yeşilkent, Tahtakale ve Üniversite mahalleleriyle Marmara Denizi ve Küçükçekmece Harita Bürosu Gölü kıyısında yer alan, zemin mekaniği açısından İstanbul'un en çok incelenen ilçesidir. 1999 depreminde zemin sıvılaşması ve heyelan dinamikleri nedeniyle ağır hasar alan Avcılar kıyı bandı ve dik yamaçlarında, günümüz kentsel dönüşüm ve inşaat faaliyetleri son derece sıkı geoteknik ve harita kadastro mühendisliği standartlarına bağlanmıştır. Özellikle Denizköşkler ve Ambarlı sahil hattındaki dolgu zeminler ile Tahtakale ve Firuzköy yamaçlarındaki şev stabilitesi sorunları, proje müelliflerini disiplinler arası bir çalışma modeline zorunlu kılmaktadır.

Kadastro Tespiti, Sayısal Röperli Kroki ve Yasal Sınır Güvencesi

Avcılar'da inşaat ruhsatı öncesinde yapılması gereken en kritik mühendislik çalışması, arazinin 3 boyutlu sayısal zemin plankotesinin çıkarılması ve İBB zemin tehlike haritalarıyla çakıştırılmasıdır. Harita mühendisleri, GNSS ve total station cihazlarıyla arazideki doğal eğimleri, şev hatlarını, mevcut istinat duvarlarını ve yeraltı su seviyesi kuyularını tarayarak santimetre hassasiyetinde eşyükselti eğrili sayısal arazi modelini üretir. Bu süreçte 3194 sayılı İmar Kanunu'nun ilgili maddeleri gereği, kadastro parsellerinin zemindeki aplikasyonu yalnızca yetkili harita mühendisleri tarafından yapılabilmektedir.

Üretilen sayısal röperli kroki, parsel köşe noktalarının TUSAGA-Aktif (CORS-TR) sistemi üzerinden ITRF96 koordinat sisteminde milimetrik doğrulukla konumlandırılmasını sağlar. Özellikle eğimli arazilerde, yatay ve düşey kontrol ağlarının tesisi büyük önem taşır; zira şev üstü ve şev altı kotlarındaki birkaç santimetrelik fark, istinat duvarı projelendirmesini ve kazı hacimlerini doğrudan etkiler. Bu nedenle, parselasyon planlarının onaylanması ve tapu siciline tescil edilmesi aşamasında BÖHHBÜY standartlarına tam uyum zorunludur.

Zemin Sıvılaşması ve Plankote İlişkisi

Avcılar kıyı bandında yapılan geoteknik etütler, yeraltı su seviyesinin yüzeye çok yakın olduğunu ve zeminin genellikle gevşek siltli kumlardan oluştuğunu göstermektedir. Bu koşullar altında, deprem anında zemin sıvılaşması riski kaçınılmazdır. Harita mühendisliği açısından bu durum, plankote kotlarının belirlenmesinde kritik rol oynar. Zemin iyileştirmesi yapılacak alanlarda, iyileştirme öncesi ve sonrası kot farklarının hassas ölçümü, uygulanan jet grout veya taş kolon yönteminin etkinliğini doğrulamak için gereklidir.

Plankote çalışmaları, yalnızca bina oturum alanını değil, aynı zamanda çevre düzenlemesi, yol kotları ve altyapı bağlantı noktalarını da kapsar. Özellikle Avcılar'da ruhsat aşamasındaki bir projede, belediye ile yaşanacak kot uyuşmazlıkları, projenin aylarca gecikmesine neden olabilir. Bu yüzden, saha ölçümlerinin TMMOB Harita ve Kadastro Mühendisleri Odası (HKMO) tescilli mühendislerce yapılması ve raporların LİHKAB birimlerince onaylanması yasal bir zorunluluktur.

Derin Kazı İksa Ölçümleri ve Deformasyon Takibi

Avcılar sahil şeridinde yüksek zemin sıvılaşması ve heyelan riski taşıyan dolgu alanlarında kentsel dönüşüm temel kazıları özel jeodezik izleme protokolleri gerektirir. Derin kazı çalışmalarında iksa sistemi olarak genellikle diyafram duvar veya fore kazık + ankraj yöntemleri tercih edilmektedir. Bu sistemlerin davranışını izlemek amacıyla, iksa perdelerinin üst kotlarına ve ara kotlarına yansıtıcı prizmalar yerleştirilir.

Harita mühendislerimiz derin kazı iksa perdelerine yerleştirilen prizmalar ve inklinometre boruları ile günlük milimetrik deplasman ölçümleri yapar. Bu ölçümler, robotik total stationlar aracılığıyla otomatik olarak gerçekleştirilir ve veriler anlık olarak değerlendirilir. Eşik değerlerin aşılması durumunda, şantiye yetkililerine anında uyarı verilerek acil önlem alınması sağlanır. Subasman ve tabii zemin plankotesi çıkarılarak belediye onayları alınır; böylece kazı çalışmalarının komşu parsellere herhangi bir zarar vermediği resmi olarak belgelenmiş olur.

İnkilnometre ve Piezometre Verilerinin Entegrasyonu

Derin kazıların güvenliği yalnızca yatay deplasman ölçümleriyle sınırlı değildir. Yeraltı su seviyesindeki değişimler de iksa sisteminin stabilitesini doğrudan etkiler. Bu nedenle, inklinometre borularının yanı sıra piezometrelerle su basıncı ölçümleri yapılır. Harita mühendisliği ekipleri, bu verileri sayısal arazi modeliyle birleştirerek üç boyutlu bir deformasyon haritası oluşturur. Bu harita, hem geoteknik raporların güncellenmesinde hem de sigorta şirketlerinin risk değerlendirmelerinde temel referans olarak kullanılır.

Deprem Güvenliği ve Geoteknik Harita Entegrasyonu

Sayısal arazi modelleri geoteknik zemin etüt raporları ile entegre edilerek temel altı su yalıtımı ve kazık kotları kesinleştirilir. Avcılar'da özellikle kıyıya yakın bölgelerde, sıvılaşma potansiyeli yüksek katmanların kalınlığı 15 metreye kadar ulaşabilmektedir. Bu durumda, kazıkların sıvılaşabilir tabakayı geçerek taşıma gücü yüksek derin katmanlara oturması gerekmektedir. Kazık boylarının belirlenmesinde, harita mühendislerinin ürettiği hassas topoğrafik veriler ile sondaj loglarındaki derinlik bilgileri çakıştırılır.

Deprem güvenliği açısından bir diğer önemli konu, mikro bölgeleme çalışmalarıdır. Avcılar'ın farklı mahallelerinde zemin büyütme faktörleri ve hakim periyot değerleri değişkenlik gösterir. Bu nedenle, bina tasarımında kullanılacak deprem parametrelerinin belirlenmesi için, parsel bazında yapılan zemin etütlerinin yanı sıra, çevresel jeolojik haritaların da sayısal ortamda analiz edilmesi gerekir. Harita mühendisleri, Coğrafi Bilgi Sistemleri (CBS) yardımıyla bu katmanlı veriyi bir araya getirerek karar destek sistemleri oluşturur.

Harita Kadastro Mühendislik Uygulamalarında Yasal ve Teknik Standartlar

Gayrimenkul geliştirme, kentsel dönüşüm, sanayi yatırımları ve tarımsal ifraz süreçlerinde yürütülen tüm harita ve kadastro mühendislik hizmetleri BÖHHBÜY (Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği) standartlarına tam uyumlu olarak ITRF96 koordinat sisteminde gerçekleştirilmelidir. Yetkisiz kişilerce yapılan hatalı sınır belirlemeleri veya plankote kotlandırmaları inşaat aşamasında ruhsat iptali, komşu parsel tecavüzü ve telafisi imkansız maddi tazminat davalarına yol açabilmektedir.

Büromuz, bünyesindeki TMMOB Harita ve Kadastro Mühendisleri Odası (HKMO) tescilli uzman mühendis kadrosu, yetkili LİHKAB birimleri, çift frekanslı GNSS uydu alıcıları, insansız hava araçları ve 3D lazer tarama sistemleriyle tüm taşınmaz projelerinizde sıfır hata ve yasal garanti sunmaktadır. Özellikle Avcılar gibi jeolojik risklerin yoğun olduğu bölgelerde, ölçüm ekipmanlarının kalibrasyonu ve veri işleme yazılımlarının güncelliği büyük önem taşır. TUSAGA-Aktif sistemine bağlı olarak çalışan alıcılarımız, anlık kinematik (RTK) ölçümlerde yatayda ±1 cm, düşeyde ±2 cm hassasiyet sağlamaktadır.

Sıkça Sorulan Sorular (SSS)

1. Avcılar'da zemin sıvılaşması riski olan bir parselde inşaat yapmak güvenli midir?

Avcılar'ın özellikle Denizköşkler ve Ambarlı bölgelerindeki dolgu alanlarında zemin sıvılaşması riski yüksektir. Ancak bu durum, inşaat yapılamayacağı anlamına gelmez. Zemin iyileştirme yöntemleri (jet grout, taş kolon, derin kompaksiyon) ve uygun temel sistemi seçimi (kazıklı temel) ile bu risk minimize edilebilir. Kritik olan, parsel bazında detaylı bir zemin etüdü yapılması ve bu etüt verilerinin harita mühendislerinin ürettiği hassas topoğrafik verilerle entegre edilmesidir. Ayrıca, sıvılaşma riski yüksek bölgelerde yapılan kazı çalışmalarında iksa sistemlerinin deplasman takibi zorunludur.

2. Plankote nedir ve neden bu kadar önemlidir?

Plankote, bir parselin veya yapı alanının köşe noktalarının zemindeki mevcut kotlarının belirlenmesi ve bu kotların proje kotlarıyla karşılaştırılması işlemidir. İnşaat ruhsatı alınmadan önce belediyeye sunulması zorunlu olan plankote, yapının oturacağı zeminin mevcut durumunu resmi olarak belgeler. Avcılar gibi eğimli arazilerin yoğun olduğu bölgelerde, plankote üzerinde yapılacak bir hata, kazı hacimlerinin yanlış hesaplanmasına, istinat duvarı projelerinin revize edilmesine ve hatta komşu parsellerle kot uyuşmazlığı yaşanmasına neden olabilir. Bu nedenle plankote ölçümlerinin mutlaka yetkili harita mühendislerince yapılması gerekir.

3. Derin kazı iksa ölçümlerinde hangi cihazlar kullanılır ve ölçüm sıklığı nedir?

Derin kazı iksa ölçümlerinde öncelikle robotik total stationlar ve dijital nivelman aletleri kullanılır. İksa perdesine yerleştirilen yansıtıcı prizmalar, bu cihazlarla düzenli aralıklarla gözlenir. Ayrıca, zemin içindeki yatay deformasyonları ölçmek için inklinometre, su basıncını ölçmek için piezometreler kullanılır. Ölçüm sıklığı, kazı derinliğine ve zemin koşullarına bağlı olarak değişmekle birlikte, genellikle günde bir veya iki kez yapılır. Riskli durumlarda bu sıklık saatlik ölçümlere çıkarılabilir. Tüm veriler otomatik veri kaydediciler aracılığıyla toplanır ve anlık olarak değerlendirilir.

4. LİHKAB nedir ve harita mühendisliği süreçlerindeki rolü nedir?

LİHKAB, Lisanslı Harita Kadastro Bürolarının kısaltmasıdır. 5368 sayılı Kanun kapsamında kurulan bu bürolar, Tapu ve Kadastro Genel Müdürlüğü tarafından yetkilendirilmiş özel kuruluşlardır. LİHKAB'lar, kadastro haritalarının sayısallaştırılması, aplikasyon, parselasyon ve cins değişikliği gibi işlemleri yürütme yetkisine sahiptir. Harita mühendisleri, saha ölçümlerini yaptıktan sonra elde ettikleri verileri LİHKAB üzerinden resmi olarak tescil ettirir. Bu süreç, üretilen haritaların ve raporların devlet güvencesi altında olduğunu gösterir. Avcılar'da yapılacak her türlü imar uygulamasında, LİHKAB onayı olmayan belgeler geçersiz sayılır.

Sonuç ve Mühendislik Değerlendirmesi

Avcılar kıyı bandı ve eğimli arazileri, İstanbul'un jeoteknik açıdan en zorlu bölgelerinden biri olmaya devam etmektedir. Zemin sıvılaşması, heyelan ve şev stabilitesi sorunları, ancak disiplinler arası bir mühendislik yaklaşımıyla çözülebilir. Harita ve kadastro mühendisliği, bu sürecin omurgasını oluşturur; zira doğru ölçüm ve doğru konum bilgisi olmadan hiçbir geoteknik analiz anlam ifade etmez. Tescilli Serbest Harita Kadastro Mühendislik Müşavirlik Büromuz (SHKMMB) ile yetkili LİHKAB birimimiz tüm parselasyon, aplikasyon, cins değişikliği, halihazır harita, plankote ve fotogrametri süreçlerinizi en yüksek hassasiyet ve mühendislik güvencesiyle tamamlamaktadır. Gayrimenkul yatırımlarınızı güvence altına almak ve resmi teknik destek almak için uzmanlarımızla iletişime geçebilirsiniz. Unutmayınız ki, deprem kuşağında yer alan ülkemizde, mühendislik hizmetlerinden tasarruf etmek değil, doğru ve eksiksiz mühendislik hizmeti almak her zaman en ekonomik yoldur.
