Erzincan Dron Fotogrametri & Şantiye 3D Haritalama Rehberi

İliç Harita Bürosu'in devasa açık ocak altın ve madencilik sahalarından, Kemaliye Harita Bürosu'nin (Eğin) sarp kanyon ve dağlık arazilerine, Tercan Harita Bürosu ve Üzümlü Harita Bürosu tarım ovalarının sulama kanalı koridorlarına, Ergan Dağı kayak merkezinin dik yamaçlarına uzanan Erzincan coğrafyası; klasik (insan gücüne dayalı, sırıkla veya lazer cihazla günlerce yaya olarak yapılan) harita üretiminin hem inanılmaz uzun sürdüğü hem de maden uçurumlarında ve sarp kayalıklarda personel için iş kazası riskleri barındırdığı büyük bir sahasıdır. Binlerce hektarlık bu dev maden, kanyon ve tarım arazilerinin sadece (1-2 kişilik) insan gücüyle ölçülmesi; Maden Şirketlerine, DSİ müteahhitlerine ve Erzincan Kurumlarına çok büyük zaman (ve milyonlarca lira hakediş/kübaj zararı) yaşatmaktaydı. Ta ki Erzincan inşaat, sulama ve madencilik sektöründe (büyük bir çığır açan) o dev teknoloji sahaya inene kadar: Dron (İnsansız Hava Aracı - İHA) Fotogrametrisi ve 3D Lidar (Lazer) Haritalama devrimi.

Özel (haritacılık / mühendislik kalibreli) sensörlere (Yeşil Lidar Lazer / 4K Multispektral Kamera) sahip dev (Endüstriyel) Dronlar, Erzincan OSB semalarında, İliç (Maden) ocaklarında veya Tercan sulama koridorlarında uçar. Gökyüzünden saniyede yüzbinlerce Lazer (Lidar) sinyali fırlatarak veya on binlerce HD (ITRF-Koordinatlı) yüksek çözünürlüklü fotoğraf çekerek havadan inanılmaz bir "Büyük Veri (Big Data)" toplar. Erzincan ofisindeki özel bilgisayarlarda işlenen bu devasa verilerle; hatasız, santimetrik 3 Boyutlu (3D) Nokta Bulutları, Arazi Eğim (DTM/DSM) Modelleri ve Yüksek Çözünürlüklü Ortofoto Haritaları üretilir.

1. Erzincan Dron (İHA) Fotogrametrisi ve Lidar'ın Profesyonel Kullanım Alanları

Erzincan'ın (ve büyük sulama/maden projelerinin) devasa boyutu, dron teknolojisini milyarlık projelerin resmi (Kübaj/Hakediş ve Planlama) mekanizmasına dönüştürmüştür:

• İliç Maden Ocakları 3D Stok (Kübaj) ve Şev Güvenlik Taramaları: Erzincan bölgesindeki dev maden ocaklarında arazinin (ve çıkarılan cevherin / pasa-stokun) hacim (kübaj) hesabı; periyodik (aylık/haftalık) uçurulan Dron (3D) modellerinin bilgisayarda üst üste çakıştırılmasıyla (%100 doğru hakediş / net üretim olarak) çıkarılır. MAPEG'e verilecek resmi üretim raporları dron ile milim milim kanıtlanır. Ayrıca maden basamaklarındaki (şev kayması/çökme) riskleri Dron 3D modelleriyle erkenden tespit edilerek iş güvenliği sağlanır.
• Tercan ve Çayırlı Harita Bürosu DSİ Sulama Kanalları ve Koridor Uçuşları: DSİ tarafından ovalara çekilen devasa sulama kanallarının kilometrelerce uzanan kamulaştırma güzergahları (koridorları), dronla (Lidar/Kamera) havadan uçuş yapılarak santimetrik olarak modellenir. Dron haritası sayesinde kanalın hangi tarladan geçeceği milimetrik hesaplanır.
• Kemaliye ve Munzur Yamaçları "Lidar" Haritalama (Sarp/Orman Alanlar): Kemaliye kanyonlarında veya dağ yamaçlarında güvenlik yolu, enerji nakil hattı veya GES projesi yapılacağında, sarp uçurumlara insan sokulamaz. Dron LİDAR (Lazer) havadan lazer atar, uçurumları ve ağaç altı zemin profilini milimetrik olarak çıkarır.
• Erzincan OSB Çatı (GES) Modelleme: OSB'lerde dev fabrikaların çatılarının eğimleri ve Güneş Enerji Santrali (GES) panelleri kurulumu Dron fotogrametrisiyle kusursuzca projelendirilir.

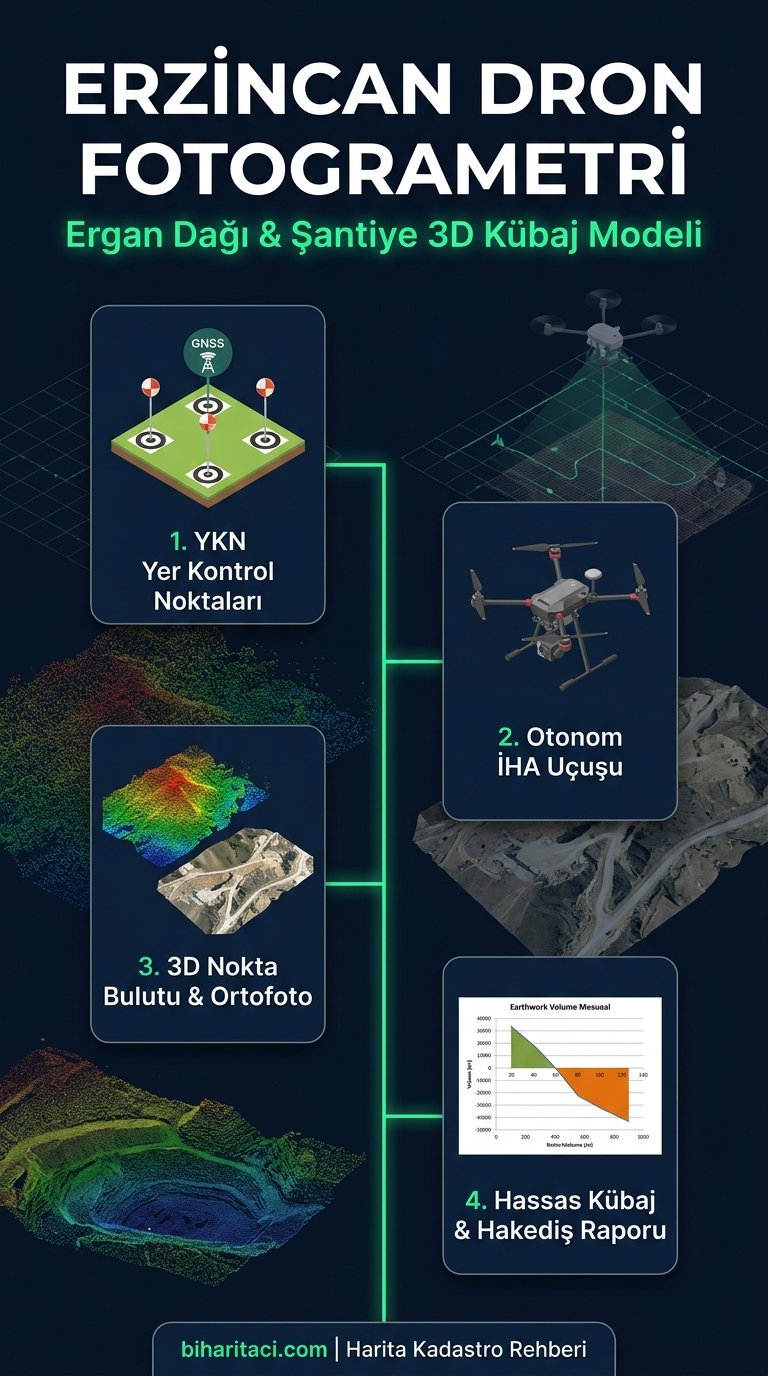

2. Profesyonel Erzincan Dron Haritalama (YKN) İş Akışı Nasıl Uygulanır?

Devlete (DSİ, Karayolları, MAPEG) veya Erzincan (Belediye/OSB) idarelerine sunulacak "Resmi (Hakediş/Proje) Dron Uçuşları", hobi dronlarıyla uçurulmaz. 4 katı mühendislik evresi vardır:

1. Yer Kontrol Noktası (YKN) Tesisi: Dronun gökyüzünden çekeceği 3D haritanın yasal (ITRF) koordinatlara kilitlenebilmesi için topoğraflar araziye "Siyah-Beyaz" brandalar (YKN) serer ve merkezini uydu cihazıyla ölçer.
2. Otonom Uçuş: Harita mühendisi (SHGM Lisanslı İHA Pilotu) otonom uçuş algoritması yazar. Dron sahayı otomatik tarar.
3. Photogrammetry ve Nokta Bulutu İşlenmesi: Veriler iş istasyonlarına yüklenir. Milyarlarca piksel yerdeki YKN noktalara kilitlenerek Georeferanslama tamamlanır.
4. Mühendislik Teslimi: Firmaya; Yüksek Çözünürlüklü Ortofoto, 3D Nokta Bulutu ve Çıplak Zemin (DTM) modeli (E-imzalı raporla) teslim edilir.

3. Hafriyat ve Maden Pasa Hakediş Sırrı: Dron Kübaj Hesabı

Kavakyolu'nda bir konut temeli kazmaya veya İliç'te bir maden sahası açmaya başladınız. Hafriyat kamyonlarını sayarak para ödemek büyük zararlara yol açar. Erzincan Harita (SHKM) ofisi ilk kepçe girmeden önce "Tabii Zemin" dron uçuşu yapar. Kazı bittiğinde "Son Zemin" dron uçuşu yapılır. Bilgisayar bu iki 3D modeli üst üste çakıştırır ve taşınan malzemenin miktarını Metreküp (m3) bazında E-İmzalı Hakediş Raporuyla tespit eder.

4. Sıkça Sorulan Sorular (Erzincan Dron Haritalama ve Kübaj)

Soru: Şantiyemizdeki hobi dronuyla fotoğraf çekip şantiye hakediş haritası olarak kullanabilir miyiz?
Cevap: Kesinlikle kullanamazsınız! Reklam/hobi dronlarının GPS algılayıcıları harita mühendisliği için üretilmemiştir ve metrelerce kot sapmasına sahiptir. YKN atılmadan çekilmiş o fotoğraflar resmi kurumlarda geçersizdir. Resmi idareler sadece yetkili Harita Mühendislik (SHKM) ofislerinin Georeferanslı (YKN'li) dron uçuş raporlarını kabul eder.

Erzincan Merkez Harita Bürosu, Çayırlı, İliç, Kemah Harita Bürosu, Kemaliye, Otlukbeli Harita Bürosu, Refahiye Harita Bürosu, Tercan ve Üzümlü ilçelerindeki; dev şantiye hafriyat (Kübaj) dron hesaplamaları, İliç maden 3D haritalamaları, Kemaliye kanyon Lidar taramaları ve OSB çatı/GES analizleri için sitemizdeki uzman Erzincan Dron ve Harita Mühendislik (SHKM) ofisleriyle iletişime geçebilirsiniz.

8. Kemaliye Karanlık Kanyon Dron Lidar Haritalamaları

Dünyanın en sarp kanyonlarından biri olan Kemaliye Karanlık Kanyonu ve taş yolu güzergahları, insan eliyle ulaşılamayan dik kayalıklar sebebiyle yüksek çözünürlüklü Dron Lidar lazer tarayıcılarıyla 3 boyutlu olarak haritalandırılır.
