Erzincan Plankote & Halihazır Harita Çizimi Kapsamlı Rehberi

Kuzey Anadolu Fay Hattı'nın (KAF) üzerinde kurulu ve yatay mimariyle yeniden inşa edilen Erzincan Merkez Harita Bürosu (Geçit, Kavakyolu) kentsel gelişim arazilerinde, Erzincan OSB'nin dev sanayi tesislerinde, Ergan Dağı'nın turistik (kayak/otel) yamaçlarında ve Kemaliye Harita Bürosu'nin (Eğin) sarp kanyon arazilerinde; inşaat ve harita mühendisliğinin en kritik (ve yapı statiğini/deprem güvenliğini belirleyen) adımı Zemin Yükseklik (Kot) ölçümleridir. İster OSB'de modern bir çelik üretim tesisi kurun, ister Kemaliye'de geleneksel mimariyle ahşap bir butik otel inşa edin, mimarinin ilk (yasal) şartı o arazinin "3 Boyutlu Yükseklik Röntgenini" (Lazerle) milimetrik olarak çekmektir. Erzincan Belediyesi ve İl Özel İdaresinden "İnşaat Ruhsatı" veya "Hafriyat (Kazı) İzni" alabilmek için mimari dosyanızın en tepesine koymak zorunda olduğunuz bu Onaylı Zemin (Eğim) haritasına Plankote (Kotlu Kroki), o arsanın etrafındaki ana yolları, enerji hatlarını, dereleri ve komşu binaları kapsayan daha geniş (1/1000) altyapı haritasına ise Halihazır Harita denir. LİHKAB/SHKM tarafından (E-İmzayla) mühürlenmeyen bu resmi evraklar olmadan, Erzincan'da şantiyenize bir dozer dahi sokamazsınız.

1. Plankote Nedir ve Erzincan Deprem/Konut İnşaatlarında Neden Can Damarıdır?

Plankote, tapu senedinizde 2 boyutlu (düz bir kağıt) olarak duran arsanızın; arazideki çukurlarını, yamaçlarını, fay kırıklarını ve içindeki yapıları milimetrik olarak (Yükseklik - Z değeriyle) bilgisayar ortamına döküp 3 Boyutlu Eşyükselti (İzohips) modeline çevirme işlemidir. Erzincan Belediyesi yönetimi; mimarınızın tasarladığı binanın o toprağa nasıl oturacağını, temel kazı derinliğini, şiddetli yağmur ve Karasu taşkın suyu tahliye yönünü ve alt yoldaki asfalta (istinat duvarı olarak) zarar verip vermeyeceğini denetlemek için Harita Mühendisi onaylı Plankote Haritasını mimari projenin zorunlu altlığı olarak şart koşar.

2. Halihazır Harita ve Erzincan (Şehir/Sanayi) Planlamasındaki Yeri

Plankote, sadece sizin satın aldığınız (Örn: 5 dönümlük) tek bir parselin detaylı (özel) yükseklik verisiyken; Halihazır Harita bütün bir Erzincan OSB'sini, Ergan Dağı turizm merkezini veya Geçit kentsel gelişim alanını bütünüyle kapsayan; sokakları, köprüleri, yüksek gerilim enerji hatlarını ve mevcut yapıları gösteren 1/1000 ölçekli devasa "Mevcut Şehir (Güncel Durum)" haritasıdır. Erzincan Belediyesinin yeni açacağı dev bulvarlar veya yeni (yatay mimari) konut projeleri, ancak bu güncel (Dron/Lidar ile çekilmiş) dev Halihazır Haritaların üzerine (şehir plancıları tarafından) oturtulabilir.

3. Erzincan Coğrafyasında (Bölgesel) Spesifik Plankote Çözümleri

Erzincan'ın (Fay Hattı Ovası, Sarp Kanyon ve Dağ Turizmi) topoğrafyası, plankote (zemin) operasyonlarını çok kritik dallara ayırır:

• Erzincan OSB Fabrika (Drenaj/Taşkın) Kotları: Dev sanayi tesisleri (Örn: 25.000 m2 çatı alanlı İmalat Tesisleri) geniş düzlüklere inşa edilir. Bu devasa çatı ve lojistik (tır parkı) alanlarından akacak şiddetli (ilkbahar kar erimesi/yağmur) sularının tesisi basmaması için harita mühendisi plankoteye "Binde 5'lik" milimetrik bir Yüzey Drenaj (Akıntı/Tahliye) Eğimi verir. Suların güvenli (rögar/kanal) tahliyesi %100 bu haritayla (şantiyeye çakılan kotlarla) sağlanır.
• Kemaliye ve Karanlık Kanyon (Tarihi SİT/Yamaç) Röleveli Plankoteleri: Kemaliye gibi sarp dağ yamaçlarına kurulu ve SİT tescilli alanlarda yapılacak butik otel veya restorasyon projelerinde kazı (hafriyat) yapmak son derece risklidir. Harita mühendisi arazideki mevcut tüm tarihi kalıntıları, eski yığma taş duvarları ve avlu yapılarını plankoteye (röleve/mimari detay olarak) noktalar. Mimar, projeyi (Tarihi dokuyu bozmadan) o doğal eğime uygun tasarlar. Kuruldan proje onayının tek yolu bu detaylı röleveli plankotedir.
• Geçit ve Kavakyolu Kentsel Dönüşüm Kot Bağlantıları: Yeni konut projelerinde Erzincan Belediyesi deprem güvenliği için otopark ve bodrum kotlarını sıkı denetler. Haritacı, resmi kırmızı kota (asfalta) göre plankote verir. Mimar bodrum kat derinliğini ve rampa giriş eğimini bu plankoteye göre çizer.

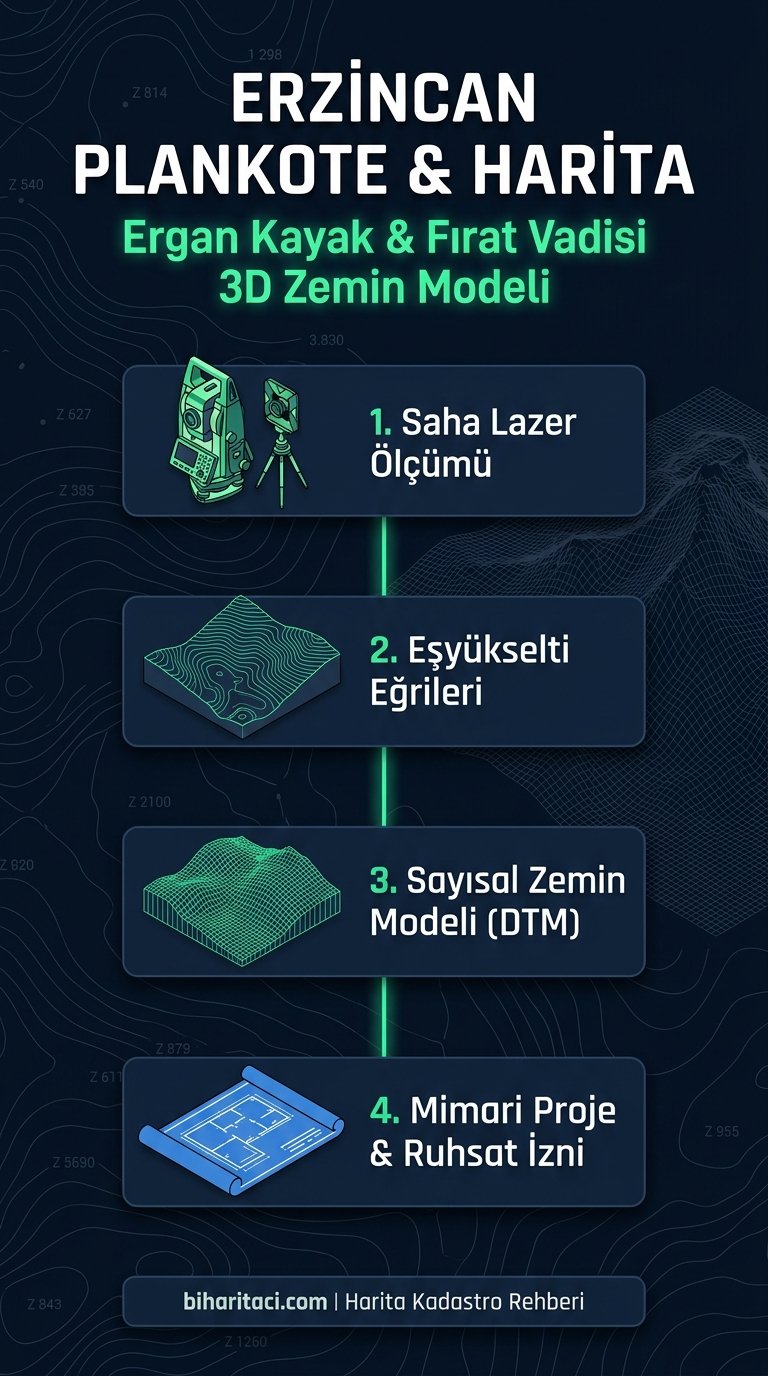

4. Plankote Haritası Sahada (Erzincan'da) Nasıl Çizilir? (İş Akışı)

Erzincan (LİHKAB/SHKM) bürolarının uyguladığı mühendislik (Ruhsat) üretim hattı şöyledir:

1. Saha (GNSS / Lazer Total Station) Ölçümü: Harita topoğrafları (OSB şantiyesine veya Kemaliye yamacına) gider. TUSAGA-Aktif uydularına bağlanarak cihazını koordinatlara kilitler. Arsanın her 1-2 metresinde bir X, Y (Konum) ve Z (Kot) değerini lazerle okutur.
2. CAD / Büro (3D Arazi Eğim Modelleme): Şantiyeden ofise getirilen binlerce ham nokta, bilgisayarda (Netcad / AutoCAD Civil 3D) birleştirilerek arazinin 3 Boyutlu Eşyükselti (İzohips) Modeli çizilir.
3. Belediye Onayı ve Mimara Teslim: Hazırlanan DWG formatlı (Zemin) haritası, Harita Mühendisi tarafından (E-İmzayla) mühürlenir. Mimarınız projesini o eğimli haritanın üstüne (Kırmızı KOTA göre) giydirerek (Hafriyat/Temel katını belirleyerek) çizer.

5. Milyon Liralık Kazı (Hafriyat) Sırrı: Kübaj (Hacim / Hakediş) Hesabı

Merkezde (veya OSB'de) dev bir Sanayi veya Konut temeli atıyorsanız, önce o arsanın kepçelerle metrelerce aşağıya kazılması gerekir. Kazı (taşeron) firmasına, "Bugün kaç hafriyat kamyonu taşıdın" diye sayarak (göz kararı) para ödemek sizi çok büyük zarara (milyonluk fazla ödemeye) sürükler. Harita mühendisi; arsanın hiç kazılmamış İlk (Tabii / Ham Zemin) Plankotesi ile kazı tamamen bittikten sonra alınan Son (Taban) Plankotesini 3D yazılımda birbirine (üst üste) çakıştırır. Aradan taşınan toprağın/kayanın hacmini Metreküp (m3) bazında "Kuruşu Kuruşuna" hesaplar (Kübaj/Hakediş Raporu). Kazı faturası sadece bu resmi (mühendislik) matematiksel rapora göre şeffafça ödenir.

6. Yola Terk (İmar Çapı) ve Plankote Çakışmaları (Ölümcül Hata)

Mimarınız Kavakyolu üzerinde bir konut projesi çizip Belediyeye (ruhsata) gitti. Belediye (İmar) memuru "Bu plankoteyi (ve binaları) tapudaki ham arsaya göre tam dış sınıra oturtmuşsunuz, ama bu arsanın yeni (25 metrelik) yola 10 metre (Bedelsiz) Terk alanı var. Binanızı yola tecavüzlü (yanlış/asfaltın içine) çizmişsiniz, Ruhsat RED" der. Eğer harita mühendisiniz plankote (ölçüm) alırken aynı zamanda o arazinin güncel "İmar Çapını" da (Yola terkleri) o haritaya işlemezse, o 1 aylık mimari proje baştan (ve masrafla) çöpe gider. Kaliteli bir Erzincan (SHKM) ofisi her plankoteyi Güncel İmar (Terk) planıyla %100 çakıştırarak mimarınıza teslim eder.

7. Sıkça Sorulan Sorular (Erzincan Plankote ve Kırmızı Kot)

Soru: Erzincan OSB'de ana yola cepheli (gözle dümdüz görünen) arsama büyük bir Fabrika kuracağım. Arsam zaten ufuk çizgisi gibi dümdüz (sıfır eğim). OSB Müdürlüğüne "Plankoteye gerek yok, direkt projeyi onaylayın" diyebilir miyim?
Cevap: Asla diyemezsiniz (OSB İmar Müdürlüğü anında reddeder)! Çıplak gözle "dümdüz" zannettiğiniz o sanayi arsanız aslında arkadaki ana asfalta (veya rögara) doğru "Binde 3" eğimle (gizlice) akıyor (çukurda kalıyor) olabilir. Dahası, Karayollarının (veya OSB yönetiminin) o anki mevcut asfalt seviyesi, gelecekteki İmar "Kırmızı Kot (Resmi Sıfır)" yüksekliği olmayabilir. Eğer o yolu ileride 1 metre yükseltme planları varsa ve siz de fabrikanızı mevcut asfalta göre yaptıysanız; yarın yol yükseldiğinde tesisiniz çukurda (havuz gibi) kalır. Plankote, binanızın devletin onayladığı "Resmi Gelecek Kırmızı Kot" noktasına milimetrik bağlanmasını sağlayan Tek Yasal ve Fiziksel Sigortanızdır.

Erzincan Merkez, Çayırlı Harita Bürosu, İliç Harita Bürosu, Kemah Harita Bürosu, Kemaliye, Otlukbeli Harita Bürosu, Refahiye Harita Bürosu, Tercan Harita Bürosu ve Üzümlü Harita Bürosu ilçelerindeki; kentsel (Konut/Kazı) plankoteleri, Kemaliye (Tarihi SİT/Otel) röleveleri, OSB (Fabrika) drenaj kotları ve devasa hafriyat (Kübaj/Hakediş) hesaplarınız için; sitemiz üzerinden en deneyimli Erzincan Harita Mühendisleri (SHKM) ofislerine tek tıkla ulaşarak mimari projelerinizi %100 garantili başlatabilirsiniz.

8. Ergan Dağı Kayak Merkezi Tesis (Yamaç/Kot) Plankoteleri

Ergan Dağı eteklerinde inşa edilecek otel, telesiyej ve dağ evleri projelerinde, kar birikme derinliği ve dik yamaç eğimleri plankote haritasıyla modellenerek binaların çığ ve su taşkınlarına karşı güvenli inşa edilmesi sağlanır.
